蓝牙透传
让蓝牙透传方案更精简适用

蓝牙透传是一种无线数据传输方式,主要用于在两个原本没有无线通讯能力的设备之间实现无线数据传输。其基本思想是通过蓝牙通信链路,将数据从一个设备传输到另一个设备,而不需要对数据进行复杂的包装和校验,即能可靠的传输。Realtek提供两种便捷的蓝牙透传方案:低功耗蓝牙透传和双模蓝牙透传。其中双模蓝牙透传方案,结合了经典蓝牙和低功耗蓝牙两者的优点。该方案同时支持传统蓝牙设备和低功耗蓝牙设备,为用户提供了更广泛的兼容性和更高的数据传输率,非常适合需要较高数据传输需求或者需要兼容多种蓝牙标准的设备。Realtek提供的两种方案支持丰富的指令及接口,用户在设计自己的应用时,可以通过简单的指令轻松实现对蓝牙功能的全面控制,同时可以自由选择物理通讯接口如UART、SPI、I2C、USB等。您只需利用应用指令对蓝牙芯片进行基本的参数配置,即可快速实现无线数据传输。Realtek的蓝牙透传方案为开发者提供了极大灵活性,能轻松适应各种不同的应用场景。

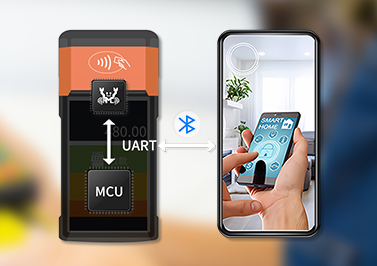

系统架构

产品中的主控MCU扩展出物理通信接口如UART、SPI、 I2C、USB与Realtek方案连接,实现蓝牙数据透传功能。

应用场景

热水器、浴霸蓝牙透传应用
热水器、浴霸

家用电器通过蓝牙无线连接到手机端,并且进行相关基础操作 。

电力表蓝牙透传应用
电力表

电力表通过蓝牙无线连接到手机端,并且进行相关基础操作。

电力设备蓝牙透传应用
电力设备

电力设备通过蓝牙无线连接到手机端,并且进行相关基础的操作。

打印机、保险箱蓝牙透传应用
打印机、保险箱

打印机、保险箱通过蓝牙无线连接到手机端,并且进行相关基础操作 。

PoS机刷卡蓝牙透传应用
Pos机刷卡

PoS机读取的卡片信息通过蓝牙无线连接的方式发送到手机端。

宠物追踪蓝牙透传设备
宠物追踪设备

在猫咪脖子上挂一个电子铃铛,既可追踪,又可记录猫咪动态, 平时出门在外,想看看宠物一天的动态。电子铃铛是一个不错的想法,免拆卸即可获取宠物一天所有的动态。

方案优势

灵活可选的方案

提供双模(BR/EDR/BLE)透传和BLE透传两种方案,双模方案内置GATT、SPP和iAP协议,BLE方案内置GATT协议。

卓越稳定的性能

波特率高达4Mbps,默认波特率115200bps,UART I/F (支持H4),支持硬件流控制。

完备的资料包

功能完备的SDK开发包,配套的手机APP工程,精简客户项目开发工作量,加快项目落地。

推荐硬件型号
选择适合你设计要求的芯片产品
RTL8761ATT RTL8753BFJ RTL8762CMF RTL8762EMF
Standard BR/EDR+BLE 4.2 Dual Mode BR/EDR+BLE 5.1 Dual Mode BLE5.0 BLE5.2
Profile GATT and SPP GATT, SPP and iAP BLE BLE
Package (mm) QFN32, 4 x 4 QFN40, 6 × 4 QFN40, 5 x 5 QFN40, 5 x 5
所属系列 RTL8761ATT > RTL8753B RTL8762C > RTL8762E >
联系我们
如果您对此对以上产品感兴趣,请与我们REALTEK销售联系,或者向客户支持团队了解更多信息
