EVBs and Tools

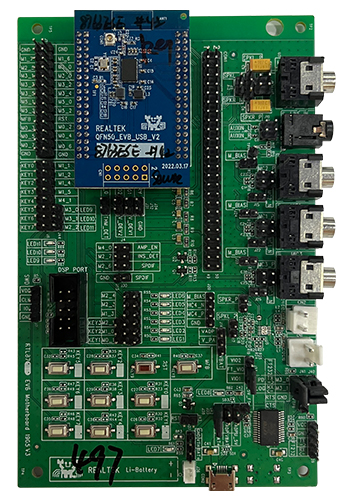

开发板-RTL8763E

立体声音频输入/输出;

差分/单端麦克风输入;

内置3W class-D立体声音频放大器;

轻松访问 IO 引脚;

10 个按钮和 6 个状态 LED;

温度传感器(NTC电阻);

内置USB转串口转换器(FT232RL)。

具体请参考相关资料。

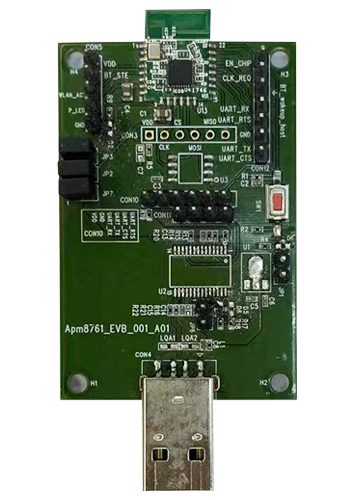

开发板-RTL8761ATT

开发板由RTL8761ATT 系列的子板和一块母板所组成。

母板包括:

邮票模组;

USB供给电源(含电源转换模块);

USB转UART的转换晶片(FT232RL);

2个GPIO/LED输出接脚。

具体请参考相关资料。

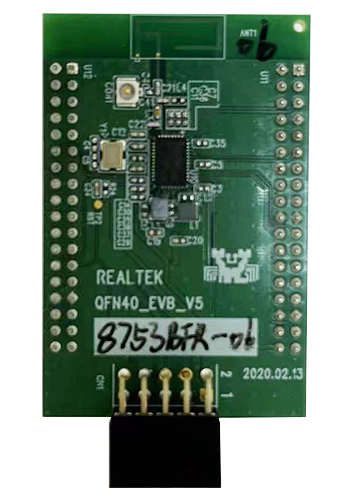

开发板-RTL8753BFR

开发板由RTL8753BFR系列的子版和一块母板构成。

母板包括:

电源转换模块;

8个GPIO按键;

1个重置按键;

USB转UART的转换芯片(FT232RL);

钮扣电池和锂电池座。

具体请参考相关资料。

开发板-RTL8762E

开发板由RTL8762E系列的子板和一块母板构成。

母板包括:

电源转换模块;

6轴运动传感模块;

4路LED和6路按键;

纽扣电池和锂电池座;

USB转UART的转换芯片, FT232RL。

具体请参考相关资料。

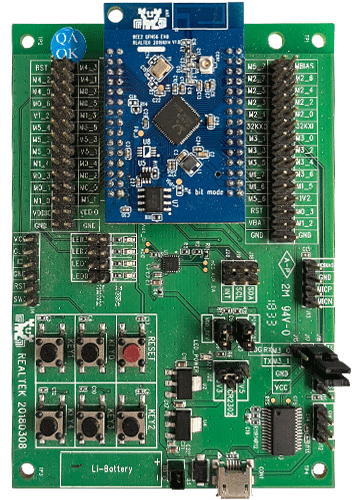

开发板-RTL8762D

开发板由RTL8762D系列的子板和一块母板构成。

母板包括:

电源转换模块;

6轴运动传感模块;

4路LED和6路按键;

纽扣电池和锂电池座;

USB转UART的转换芯片, FT232RL。

具体请参考相关资料。

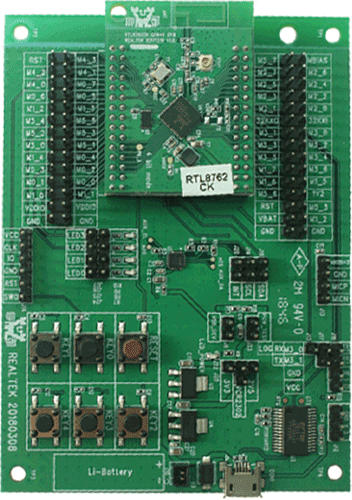

开发板-RTL8762C

开发板由RTL8762C系列的子板和一块母板构成。

母板包括:

电源转换模块;

6轴运动传感模块;

4路LED和6路按键;

纽扣电池和锂电池座;

USB转UART的转换芯片, FT232RL。

具体请参考相关资料。

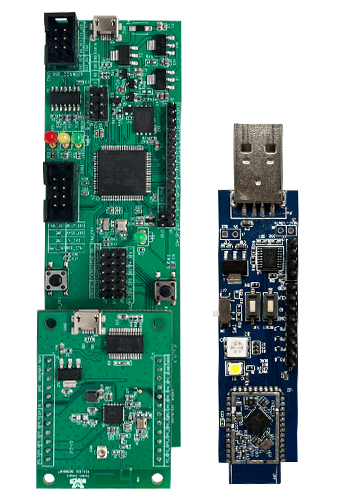

硬件工具

硬件工具包括离线烧录器,RF测试板(golden sample),Dongle。

离线烧录器是一块母板外挂NOR Flash,具有DUT( Device Under Test)和RF测试子板接口,USB-PC接口。

Golden Sample(射频校正)是一块RTL8762x系列的子板,具有无线射频校准功能。

Dongle是一块RTL8762x系列自带FT232RL串口转换模块的USB即插即用调试工具,通常用于Mesh开发和功能调试。

具体请参考相关资料。

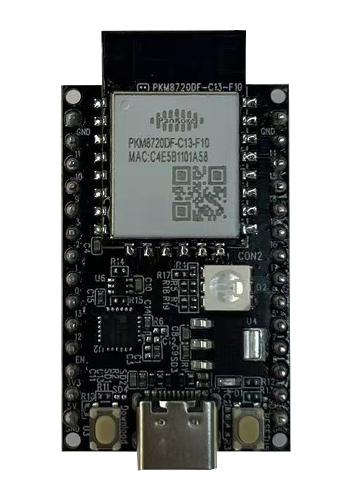

开发板-PKE8720DF-C13-F10

PKE8720DF-C13-F10开发板基于PKM8720DF-C13-F10模组进行设计。

主控芯片

型号: RTL8720DF-VT1-CG。

存储

512KB SRAM + 4MB Flash。

主要功能

WiFi 4 (802.11 a/b/g/n 1x1) SoC;

支持双频WIFI 2.4GHz 或 5GHz;

蓝牙低功耗5.0;

蓝牙最高发送功率10dB;

支持WiFi低功耗模式;

支持开发板自动下载。

其他功能

3*UART/1*I2C/2*SPI/11*PWM/3*ADC/2*IR/19*GPIO/1*SDIO/语音Codec支持/USB2.0 HS/FS/LS模式支持。

具体请参考相关资料。

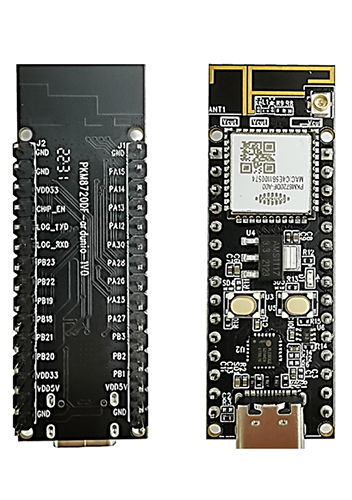

开发板-PKE8720DF-A00-F10

PKE8720DF-A00-F10开发板基于PKM8720DF-A00-F10模组进行设计。

主控芯片

型号: RTL8720DF-VA1-CG。

存储

512KB SRAM + 4MB Flash。

主要功能

WiFi 4 (802.11 a/b/g/n 1x1) SoC;

支持双频WIFI 2.4GHz 或 5GHz;

蓝牙低功耗5.0;

蓝牙最高发送功率10dB;

支持WiFi低功耗模式;

支持开发板自动下载。

其他功能

3*UART/1*I2C/2*SPI/12*PWM/3*ADC/1*IR/19*GPIO/1*SDIO/语音Codec支持/USB2.0 Host支持。

具体请参考相关资料。
