简介

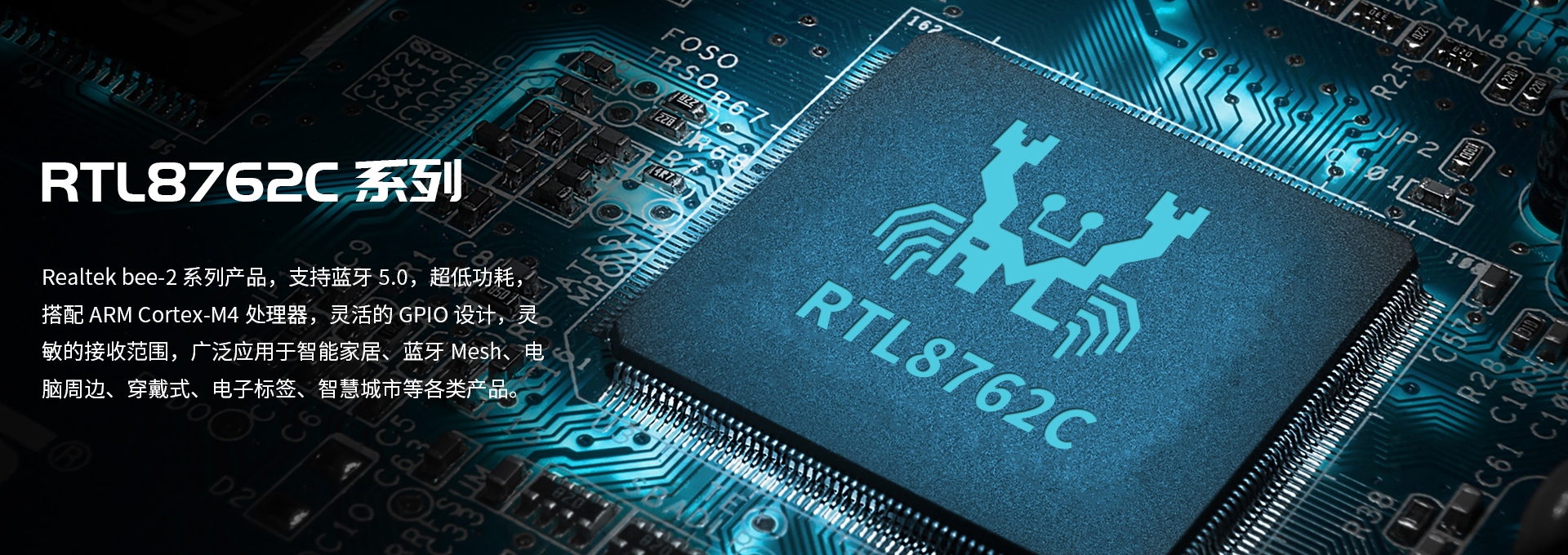

Realtek RTL8762C系列产品，支持蓝牙5.0，超低功耗搭配ARM Cortex-M4处理器，灵活的GPIO设计，灵敏的接收范围，广泛应用于智能家居、蓝牙 Mesh、电脑周边、穿戴式、电子标签、智慧城市等各类产品。RTL8762CMF-VI提供AEC-Q100 Grade2 GroupA规格料号用于车规产品。
DESCRIPTION
CHIP
通用规格
一般说明
- 支持蓝牙5.0（RTL8762C系列）
- LE 2Mbps
- LE广播扩展
- LE远距离
- High Duty Cycle Non-Connection Advertising
- 支持OTA (Over-the-Air)
MCU平台
- ARM Cortex-M4 最大40MHz
- 总共160KB SRAM
- 串行闪存控制器（一位和四位模式），具有16KB 4-way cache
- 支持AES128 / 192/256加密/解密引擎
周边接口
- 灵活的GPIO设计
- 硬件Keyscan和Quad-decoder
- 嵌入式IR收发器
- 实时计数器（RTC）
- SPI主/从x 2;定时器x 8;I2C x 2;PWM x 8;UART x 2
- 400ksps，12bit，8通道AUXADC
- 用于外部音频编解码器的I2S 接口
- I8080接口用于LCD
- 内部32K RCOSC保持BLE链接
- 嵌入式PGA和音频ADC，带有5频段均衡器
RF性能
- 发射功率: 0/4/7.5dBm可配(具体参考datasheet)
- 接收灵敏度: -97dBm BLE
- 快速AGC 控制, 用以改善接收动态范围
一般说明
- 支持蓝牙5.0（RTL8762C系列）
- LE 2Mbps
- LE广播扩展
- LE远距离
- High Duty Cycle Non-Connection Advertising
- 支持OTA (Over-the-Air)
MCU平台
- ARM Cortex-M4 最大40MHz
- 总共160KB SRAM
- 串行闪存控制器（一位和四位模式），具有16KB 4-way cache
- 支持AES128 / 192/256加密/解密引擎
周边接口
- 灵活的GPIO设计
- 硬件Keyscan和Quad-decoder
- 嵌入式IR收发器
- 实时计数器（RTC）
- SPI主/从x 2;定时器x 8;I2C x 2;PWM x 8;UART x 2
- 400ksps，12bit，8通道AUXADC
- 用于外部音频编解码器的I2S 接口
- I8080接口用于LCD
- 内部32K RCOSC保持BLE链接
- 嵌入式PGA和音频ADC，带有5频段均衡器
RF性能
- 发射功率: 0/4/7.5dBm可配(具体参考datasheet)
- 接收灵敏度: -97dBm BLE
- 快速AGC 控制, 用以改善接收动态范围
料号对比
| 型号 | RTL8762CMF | RTL8762CMF-VI (AEC-Q100, Group A, Grade 2) | RTL8762CJ | RTL8762CJF | RTL8762CK | RTL8762CKF |
|---|---|---|---|---|---|---|
MCU | CM4F@40MHz | CM4F@40MHz | CM4F@40MHz | CM4F@40MHz | CM4F@40MHz | CM4F@40MHz |
Embedded Flash | 512KB | 512KB | External | 256KB | External | 512KB |
GPIO | 25 | 25 | 23 | 25 | 31 | 33 |
封装 (mm) | QFN40, 5x5 | QFN40, 5x5 | QFN40, 5x5 | QFN40, 5x5 | QFN48, 6x6 | QFN48, 6x6 |
