应用 > 智能门锁
蓝牙智能门锁通过先进的无线技术，为用户提供高效、安全的门锁管理解决方案。借助蓝牙连接，用户可直接使用智能手机应用程序或自定义密码轻松解锁，实现无钥匙化的智能生活。蓝牙技术的低功耗与稳定性能确保短距离内的快速响应，同时增强数据传输的安全性，有效防止非法侵入。安装便捷，无需复杂布线，是家庭及商务场所门锁升级的理想之选。
Realtek的蓝牙芯片系列为智能门锁提供全面支持，覆盖从入门到高阶的多样化需求。其低功耗设计延长了设备续航，而稳定的蓝牙连接则保障了流畅的用户体验。Realtek提供成熟的开发套件与详尽的技术文档，助力客户高效完成功能开发、测试验证及量产部署。从方案选型到认证服务，我们全程提供专业支持，确保客户的产品快速落地并具备市场竞争力。
系统架构

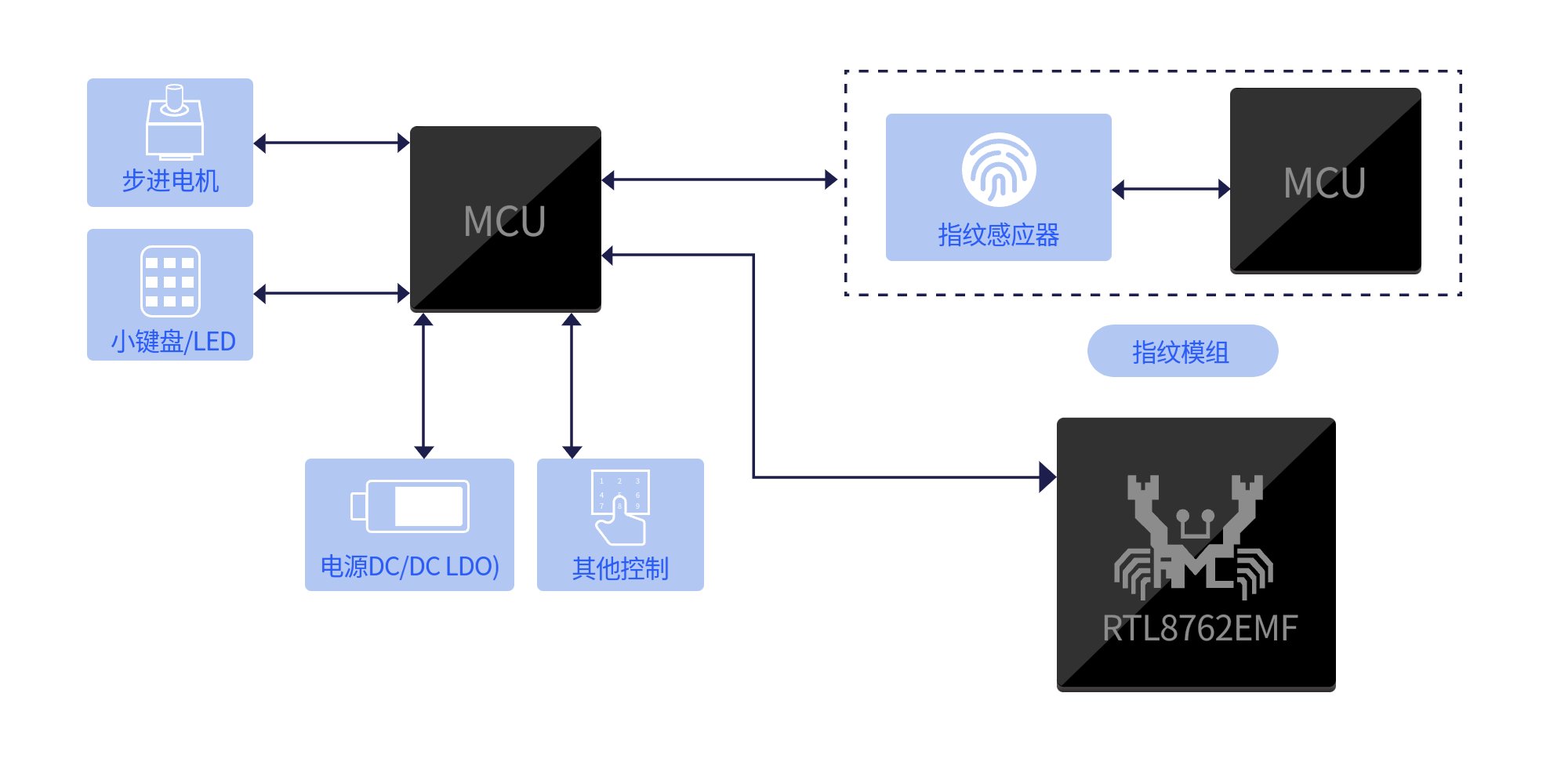

RTL8762EMF专为智能门锁设计，专注于提供蓝牙无线连接，实现设备间通信。

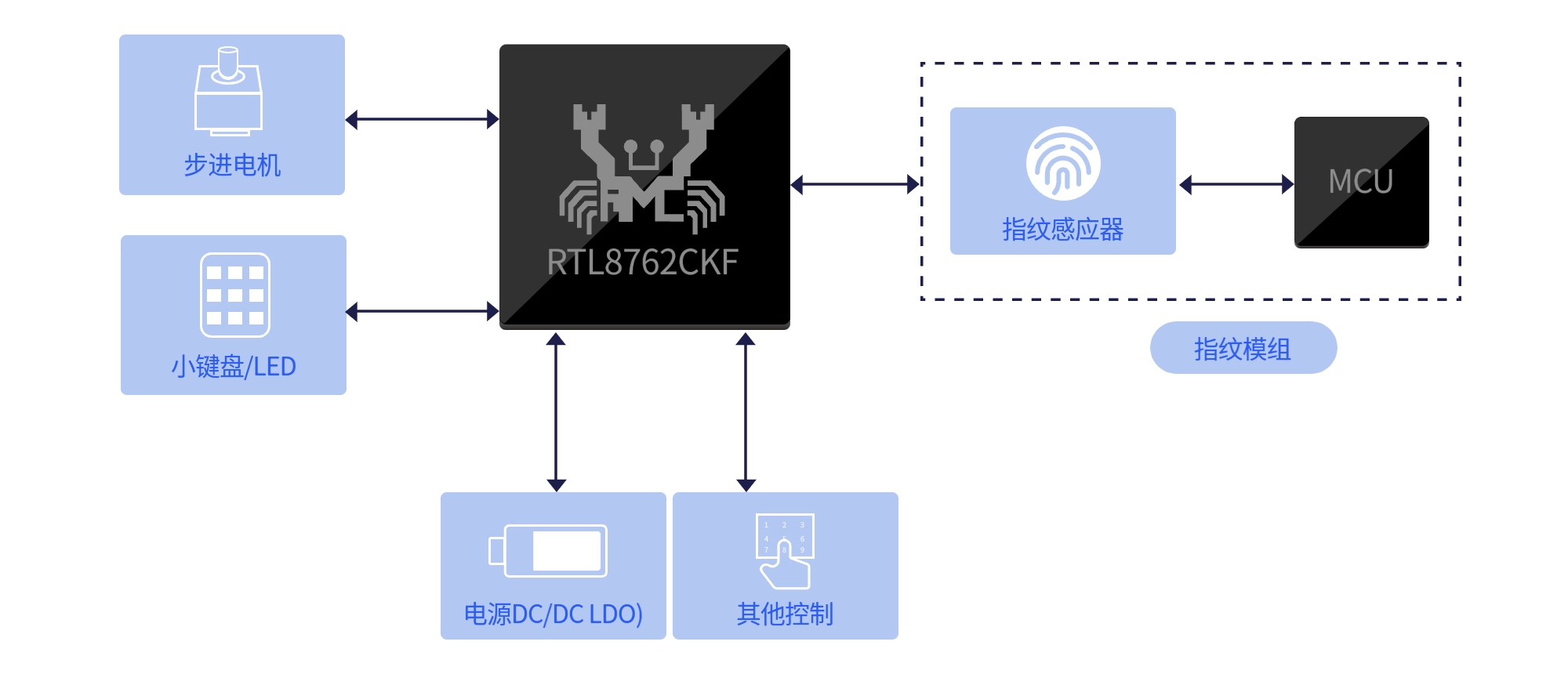

RTL8762CKF/RTL8762DKF-VS是智能门锁的主控芯片，负责连接和管理各类外设，实现基础的密码解锁等功能。这两款芯片功耗低、响应快，可满足基础需求。如需支持指纹识别等更高安全等级的功能，需搭配独立的安全芯片共同工作。

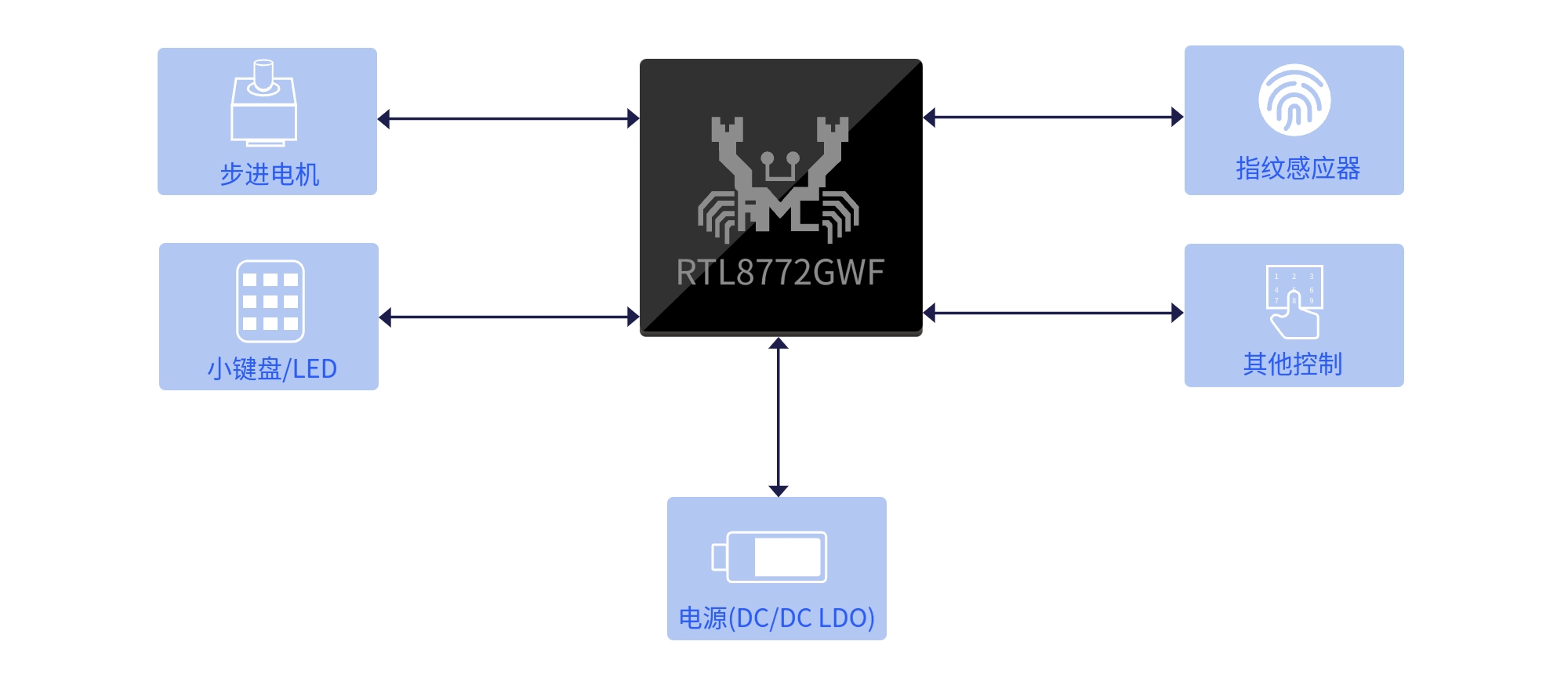

RTL8772GWF & RTL8762GKH是专为智能门锁优化的蓝牙SoC解决方案。
RTL8772GWF搭载Real-M300V 125MHz MCU（兼容Cortex-M55架构），配备大容量SRAM，可高效运行指纹算法。 RTL8772GWF集成Trust Zone硬件安全机制，通过PSA-L2认证，为智能门锁应用提供金融级安全防护。采用QFN88的封装，提供多达56个通用GPIO，支持灵活的外设接口配置，适合作为智能门锁的主控单芯片方案。
RTL8762GKH同样支持指纹算法运算，具备PSA-L2级的安全特性，采用精简的QFN48封装，适用于对外设接口需求较少的主控方案。
Realtek联合金融级安全方案供应商，提供从芯片到系统的全链路安全支持，助力客户快速实现智能门锁产品落地。
方案优势
采用Realtek低功耗芯片，可显著延长电池寿命，减少维护频率，确保门锁长期稳定运行。
Realtek凭借优化的蓝牙连接技术，实现门锁与手机的快速、稳定配对与开锁，提升便利性，并降低连接失败的风险。
从基础蓝牙连接到集成指纹算法的单芯片方案，Realtek提供完整的产品组合，精准匹配从经济型到高端全功能智能门锁的开发需求。
Realtek提供成熟的开发套件和详尽的开发文档，帮助客户轻松完成功能开发、测试验证及量产测试，缩短产品上市时间。
从方案选择到认证服务，Realtek确保客户在每一个环节都能获得快速而优质的支持，助力客户成功。
开始实现我的智能门锁应用
功能定义：明确智能门锁的核心功能，如蓝牙解锁、密码解锁、远程控制、安全警报等。
用户需求：考虑用户的使用习惯和安全需求，确定门锁的用户界面和操作方式。
芯片选择：根据功能需求，可以参考选型表选择合适的芯片，确保稳定连接和快速响应
评估板购买：在 网上商城 购买相应的评估板进行功能评估和性能测试，确保硬件平台满足设计要求。
应用开发：基于通用版SDK进行二次开发，实现智能门锁的远程控制、用户管理及日志记录等功能。
安全机制：集成高级加密和安全协议，确保数据传输和存储的安全性。
参考链接：RTK8762C SDK | RTK8762D SDK | RTK8762E SDK | RTK87x2G SDK
硬件集成：将芯片、传感器、执行器等硬件组件集成到门锁系统中。
软件测试：进行全面的功能测试、性能测试和安全测试，确保系统的稳定性和可靠性。
认证准备：准备相关文档和测试报告，申请必要的 产品认证，如蓝牙认证、安全认证等。
量产准备：完成生产线的配置和测试，确保大规模生产的质量和一致性。
推荐芯片
| RTL8772GWF | RTL8762GKH | RTL8762CKF | RTL8762DKF-VS | RTL8762EMF | |
|---|---|---|---|---|---|
| MCU | Real-M300V 125MHz | Real-M300V 125MHz | CM4F 40MHz | CM4F 90MHz | CM0+ 40MHz |
| Flash | 1MB | 1MB | 512KB | 1MB | 512KB |
| SRAM | 384KB | 384KB | 160KB | 192KB | 104KB |
| Tx Power | 7.5dBm | 7.5dBm | 7.5dBm | 7.5dBm | 7.5dBm |
| Security | Secure Boot TrustZone PSA-L2 Certification | Secure Boot Trust Zone PSA-L2 Certification | Secure Boot | Secure Boot | Secure Boot |
| Audio Codec | Mono DAC | Mono DAC | - | - | - |
| GPIO (Max) | 58 | 31 | 34 | 34 | 26 |
| UART | 5 | 5 | 2 | 2 | 1 |
| DLPS | ~6uA | ~6uA | ~3uA | ~3uA | ~3uA |
| Package (mm) | QFN88, 10x10 | QFN48, 6x6 | QFN48, 6x6 | QFN48, 6x6 | QFN40, 5x5 |
