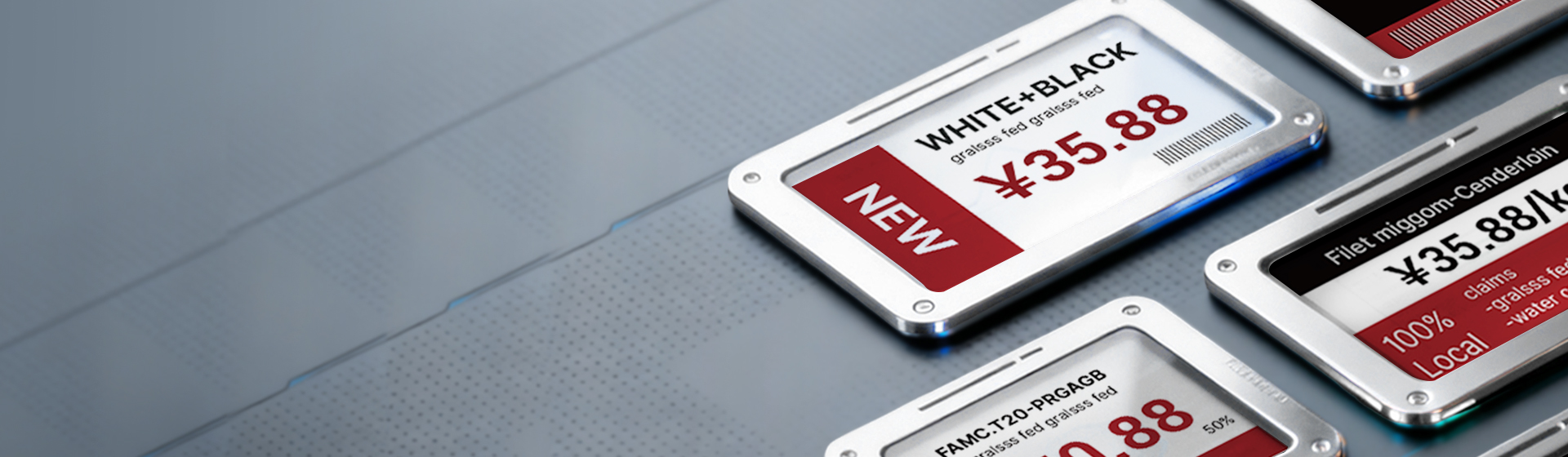

电子货架标签（ESL）在市场上已经存在多年，并逐步演变为一个高质量、多功能的物联网平台。该平台不仅支持显示价格和产品信息，还在用户界面和后台管理方面提供诸多优势。预计在零售、仓储和医疗保健等各领域中，数十亿个标签具有巨大的潜在市场。
Realtek的ESL解决方案不仅在硬件成本上具有竞争优势，而且依托IEEE 802.15.4、2.4G专有技术和BLE技术推出了多样化的示范应用。这一方案确保了与现有ESL产品的兼容性，并在系统集成与搭建方面展现出显著优势。
近年来，市场对ESL优势的认知迅速提升。主要ESL供应商报告称，其销量与收入均创下纪录，多行业实现了大规模部署，同时也吸引了更多新参与者，甚至在以往对该技术持谨慎态度的地区，技术渗透率也大幅增加。
与此同时，针对零售商推动零售运营数字化的需求，近期推出的蓝牙®电子价格标签（ESL）标准，有望进一步推动市场的增长。这一进展与零售业向更高效、动态定价系统转型的趋势相契合，或将为ESL市场带来更多全新的应用和机遇。
系统架构
典型的电子货架标签（ESL）主要包括以下组件：
1. 显示屏：通常采用电子墨水技术，因为这种技术具备功耗低且在各种照明条件下依然具有良好的可读性。
2. 无线MCU：负责控制显示屏，并更新价格与商品信息。
3. 电池：一般采用扣式电池，可支持设备运行数年之久。
4. 数据加密：确保价格信息的安全性。
ESL技术正在不断发展，新型显示技术、更高效的无线通信方法以及更智能的管理系统陆续推出并应用于零售环境中，以提升效率和客户体验。
应用场景
方案优势
Realtek平台提供超低功耗，以延长ESL的使用寿命。它支持BLE、IEEE 802.15.4和2.4G专有射频技术。
Realtek平台的丰富周边接口不仅能满足多样化的设计需求，而且还可以通过默认启用的低功耗特性（如DLPS模式），使设备能灵活适应不同使用场景。
1. 全面的SDK支持各种用于网关和标签之间的通信技术。
2. 均衡的系统性能和超低功耗平台。
3. 预定义的命令集用于主控制器与网关通信。
4. Realtek提供的SDK配备了完整的示例程序，帮助客户快速熟悉并应用Realtek的RF解决方案。
Realtek平台持续精进，将在即将推出的新平台上整合Channel Sounding技术以增强ESL室内定位功能，进一步丰富应用范畴，同时持续提供具备价格竞争力的解决方案以满足客户需求。
瑞昱（Realtek）提供多样化的IC产品系列和丰富的芯片封装，可灵活应用于各种不同的场景，满足用户多元化的应用需求。
开始实现我的ESL应用
实现多种RF无线通信接口，并打造低功耗的ESL电子标签。
根据项目所需支持的RF通信协议（如2.4G Proprietary、IEEE 802.15.4、蓝牙BLE、PAwR等），选择能对应这些协议的硬件平台及封装形式。同时，请评估平台需要连接的外部周边装置数量，以选择具备足够I/O脚位的IC封装。此外，请根据应用场景对运算能力、SRAM资源与功耗的不同需求，挑选最适合的硬件开发平台，确保系统运行效能及资源分配的最优化。
使用RealMCU提供的硬件选型表选择最合适的平台，并通过Realtek开发板进行性能评估。
硬件参考链接： RTL8752H HDK RTL8762E HDK
使用Realtek SDK提供的丰富通信功能和硬件接口示例，快速集成并测试所需功能。
SDK参考链接： RTL8752H SDK RTL8762E SDK
Realtek提供完整的RF验证及量产工具，协助产品快速导入量产。
相关芯片
| RTL8762ESL | RTL8752HJL | |
|---|---|---|
| MCU | CM0+ 40MHz | CM0+ 40MHz |
| Flash | 512KB/1MB | 512KB/1MB |
| SRAM | 104KB | 120KB |
| Protocol | BLE5.2 2.4G Proprietary | BLE5.4 2.4G Proprietary IEEE 802.15.4 |
| Tx Power | 7.5dBm | 7.5dBm |
| Max RF Phy | 2M bit | 2M bit |
| Security | SHA-256 AES-128/256 TRNG | SHA-256 AES-128/256 TRNG |
| GPIO (max) | 26 | 26 |
| I2C | 2 | 2 |
| UART | 2 | 3 |
| DLPS | ~3.9uA | ~1.3uA |
| Package (mm) | QFN40, 5×5 | QFN40, 5×5 |
