解决方案 > 音频解决方案
音频信号处理元件
Codec（编解码器）

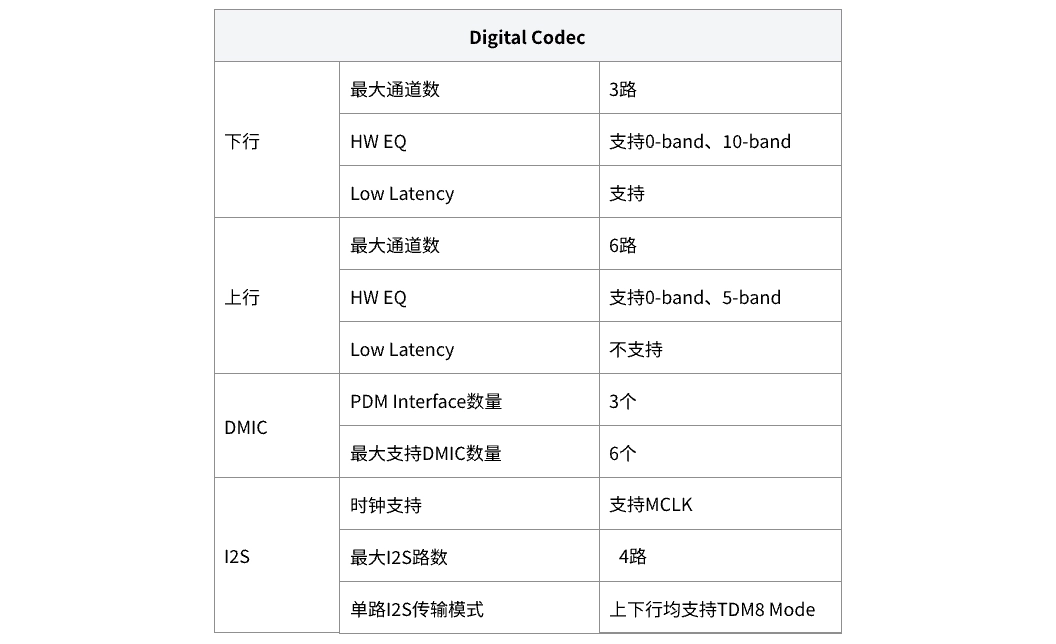

瑞昱Codec编解码器以ALC系列（PC/消费电子）和RTL系列（蓝牙音频SoC集成）两大产品线为核心，覆盖从入门到旗舰的全场景音频需求。该产品具备高集成度、低功耗、卓越音质、丰富算法及广泛兼容性五大核心优势，广泛应用于全球PC主板与智能音频设备（如TWS耳机、智能眼镜、Soundbar）中，市场占有率长期居于行业前列。
DSP（数字信号处理器）
蓝牙音频设备（如耳机、音箱、TWS等）的音质与功能体验，主要由内置的数字信号处理器（DSP）决定。该处理器如同音频系统的“大脑”，负责实现主动降噪（ANC）、动态均衡器（EQ）、动态范围控制（DRC）、音频增强、语音通话增强、空间音频沉浸式体验以及蓝牙音频编解码等核心功能。通过对数字音频信号的实时处理、优化与增强，它能够有效弥补蓝牙传输的固有限制与硬件缺陷，从而实现专业级的音频效果。

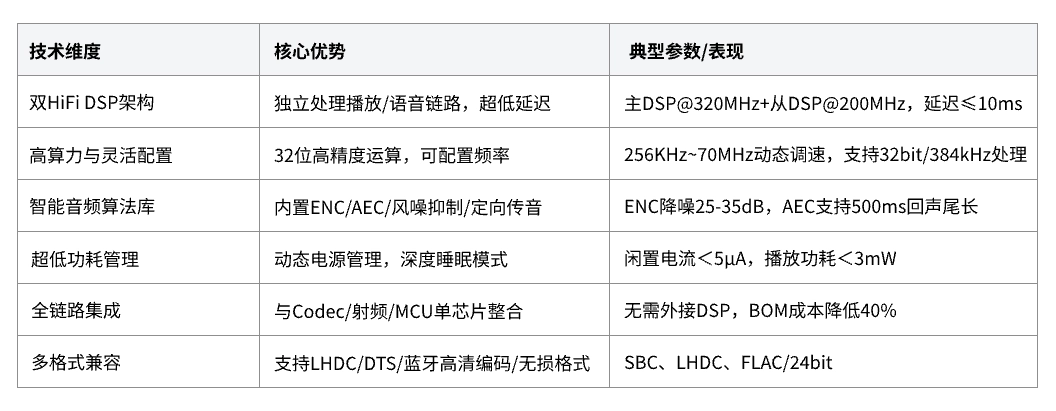

瑞昱DSP具有高集成度、低功耗、双HiFi架构、智能算法与全场景适配等核心优势，广泛集成于音频Codec、蓝牙音频SoC及智能设备主控芯片中，覆盖PC、智能眼镜、TWS耳机、Soundbar等各类音频产品。该方案凭借软硬件一体化优化及场景化算法库的独特优势，已成为消费电子音频处理领域的主流选择。
瑞昱RTL8763D系列芯片是一款高集成度音频平台，面向搭载蓝牙增强速率（EDR）及蓝牙低功耗（BLE）连接的有线与无线音频应用场景。该平台硬件架构包含以下功能模块：
- 主控核心：Cortex-M4F微控制器（MCU）
- 增强型双Tensilica Hi-Fi DSP内核：集成HiFi Mini与HiFi 4双DSP内核，最高时钟频率可达320MHz；其中HiFi Mini内核配备400KB专属RAM，HiFi 4内核配备384KB专属RAM。
- DSP可访问的数字音频接口：支持4路I2S/TDM接口，可适配内置音频编解码器与外置音频编解码器；

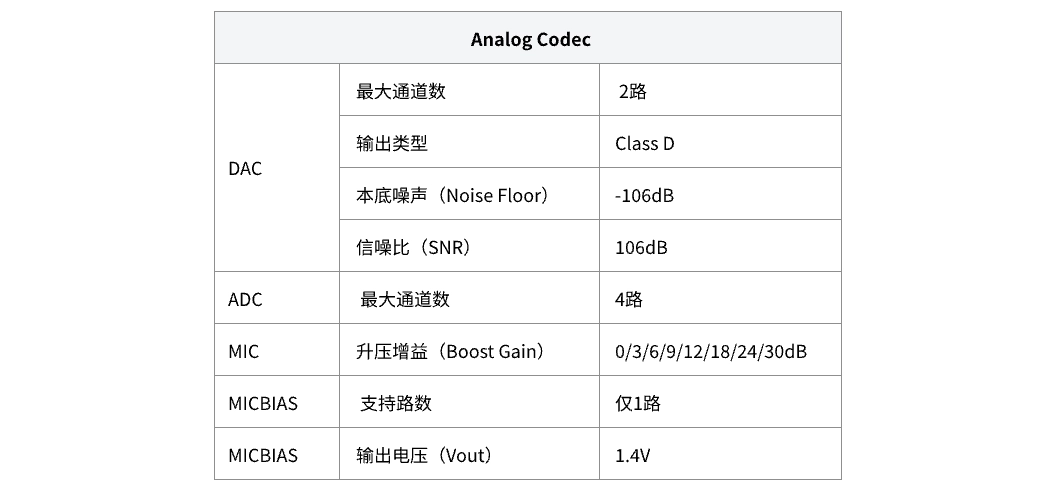

- 内置音频编解码器：集成2通道DAC、4通道ADC，以及6通道脉冲密度调制（PDM）接口（用于对接数字麦克风）。
- MCU控制的多路选择器（Mux）：可实现模拟麦克风/数字麦克风的选型切换。
音频解决方案
本章节主要介绍瑞昱（Realtek）提供的音频解决方案。该方案是一套面向音频领域的专用软件架构，其核心在于标准化音频驱动抽象接口、虚拟化音频流路由机制，并提供一系列高层模块化功能组件，包括音频路由、音效处理、音频流控制、通知提示、语音活动检测等。
下图《音频子系统架构》清晰地展示了该方案的组件构成。整个架构以一条黑色实线划分为上下两层：底层为音频硬件抽象层，负责与具体硬件交互；上层为音频框架，它构建在硬件抽象层之上，被设计为与平台无关的软件部分。音频框架可进一步划分为音频路径、音频核心以及各类高层功能模块。
音频路由

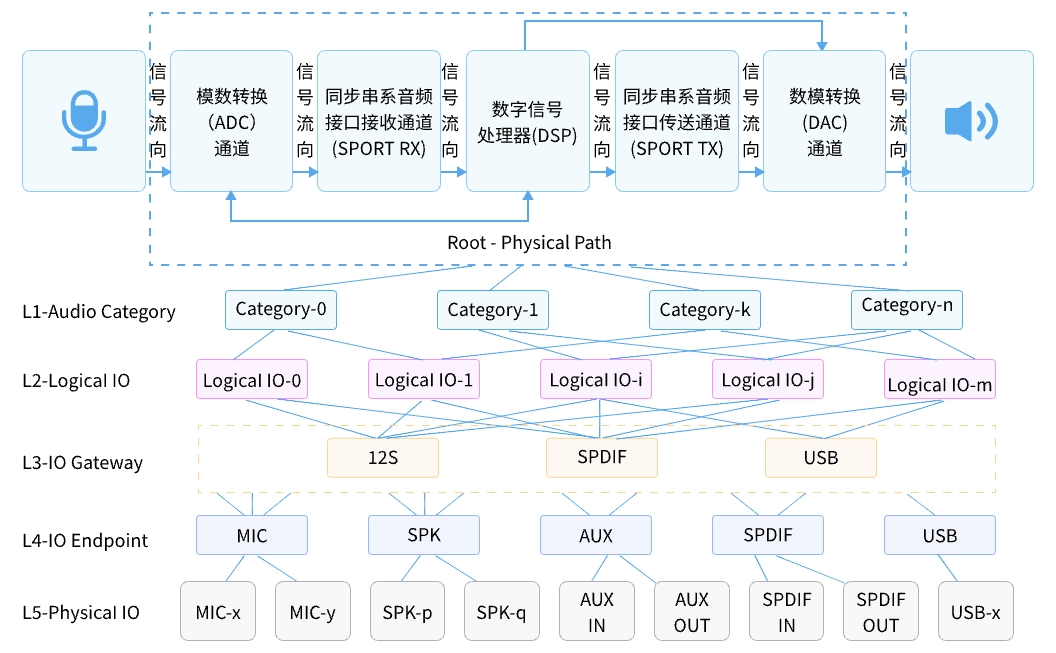

音频路由（Audio Route）指物理数据路径的静态配置，其核心功能是为某条音频路由路径配置网关（Gateway）及逻辑IO相关参数。该模块按音频类别（Audio Category）进行划分，包含网关配置（Gateway Configuration）、端点配置（Endpoint Configuration）、逻辑IO配置（Logical IO Configuration）及物理IO配置（Physical IO Configuration）。下图展示了编解码器（Codec）与数字信号处理器（DSP）之间的简化音频路由（Audio Route）路径。
音频类别

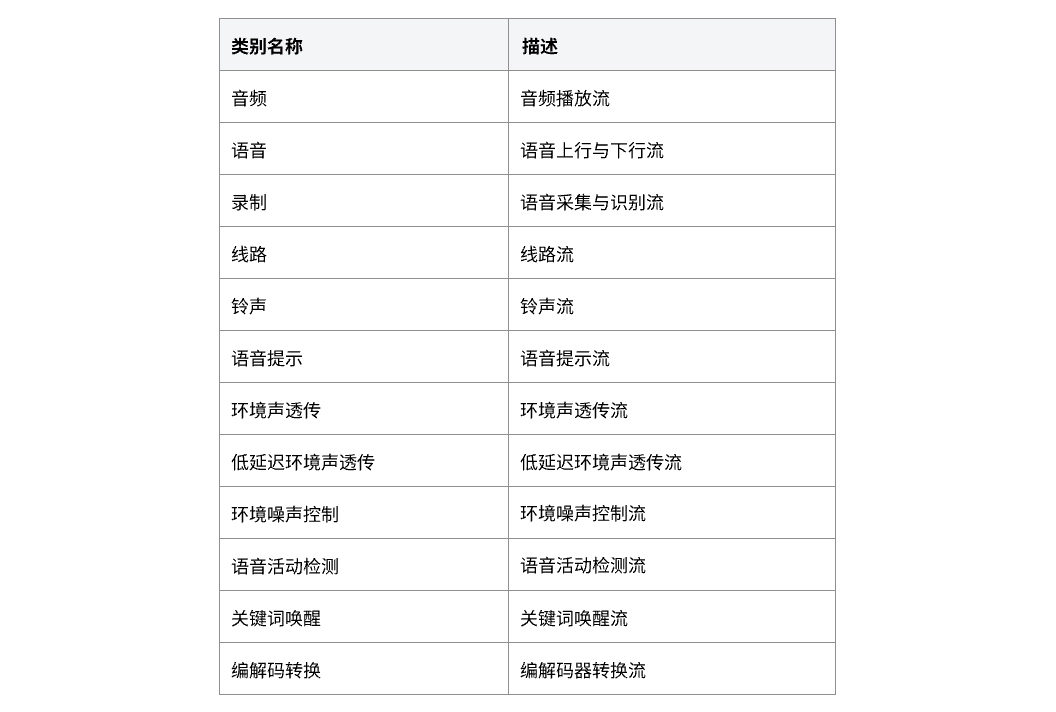

音频类别（Audio Category）用于对主机（Host）与控制器（Controller）之间传输的所有流（Streams）进行分类。将具有相同控制方式、使用场景及功能的音频流归纳为同一类别，主要类别包括：
音频流
音频流组件（Audio Stream Component）为应用层提供了一套抽象、高效且灵活的音频数据控制与处理功能集，主要分为以下三类：
- 音频轨道（Audio Track）：用于处理播放、语音通信及录音流；
- 音频线路（Audio Line）：用于控制各类环路流（Loopback Streams）；
- 音频管道（Audio Pipe）：用于各类流的编解码器转换（Codec Conversion）。
通过Audio Route配置底层硬件流路由路径，开发者可借助这些高层级音频流模型提供的API，便捷地处理复杂音频场景。
Audio Track
音频轨道（Audio Track）提供了一套专用高层级API，用于处理播放流、语音通信流及录音流。其中：
- 播放流（Playback Stream）指音乐或多媒体音频；
- 语音通信流（Voice Communication Stream）指通过网络电话（VoIP）、蜂窝网络通话等媒介传输的各类双向语音；
- 录音流（Record Stream）用于语音识别或数据采集。

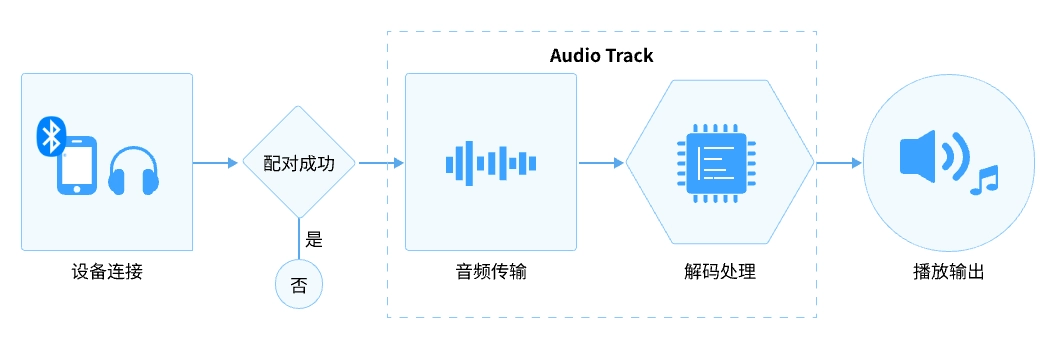

下图《音频轨道概述（Audio Track Overview）》展示了跨不同模块的音频轨道整体架构：
Audio Line

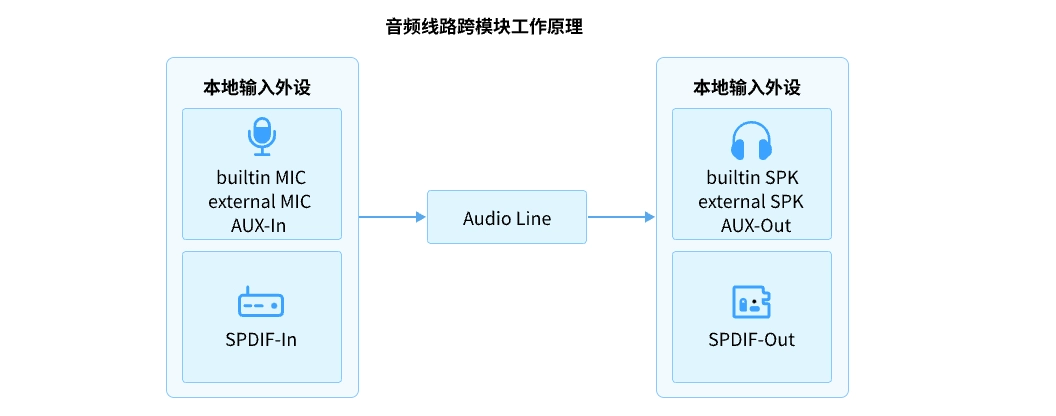

音频线路（Audio Line）跨不同模块的工作原理和音频轨道（Audio Track）类似。每个音频线路实例从本地输入外设（Local Input Peripherals）获取专用流，并将其传输至本地输出外设（Local Output Peripherals）。本地输入外设可包括内置麦克风（Built-In MIC）、外置麦克风（External MIC）、辅助输入（AUX-In）或数字音频输入（SPDIF-In）；本地输出外设可包括内置扬声器（Built-In SPK）、外置扬声器（External SPK）、辅助输出（AUX-Out）或数字音频输出（SPDIF-Out）。音频线路支持输入与输出外设的灵活组合。
Audio Pipe

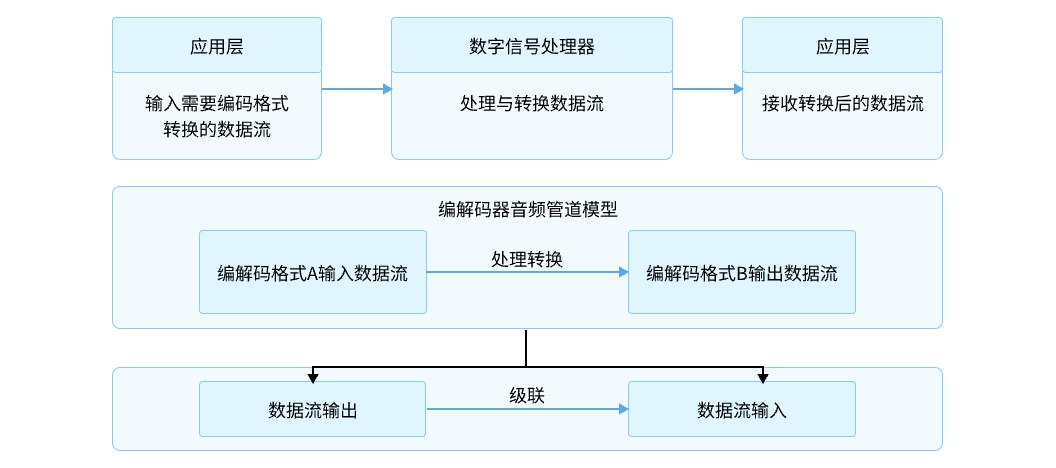

下图简要描述了音频管道（Audio Pipe）在不同模块间的工作原理：应用层从源端点（Source Endpoint）输入需要进行编码格式转换的数据流，该数据流经数字信号处理器（DSP）处理与转换后，再回传给应用层。该模型将不同编解码格式的输入数据流转换为所需的输出格式。音频管道既支持不同编解码器类型之间的转换，也支持同一类型内特定编解码器属性的转换，并可由应用程序按需配置。此外，音频管道支持级联处理：一个音频管道的宿端点（Sink Endpoint）输出流，可直接作为下一管道的源端点（Source Endpoint）输入。
音频管道（Audio Pipe）支持的编解码器类型包括：PCM、CVSD、MSBC、SBC、AAC、OPUS、FLAC、MP3、LC3、LDAC、LHDC、G729、LC3PLUS。
通知

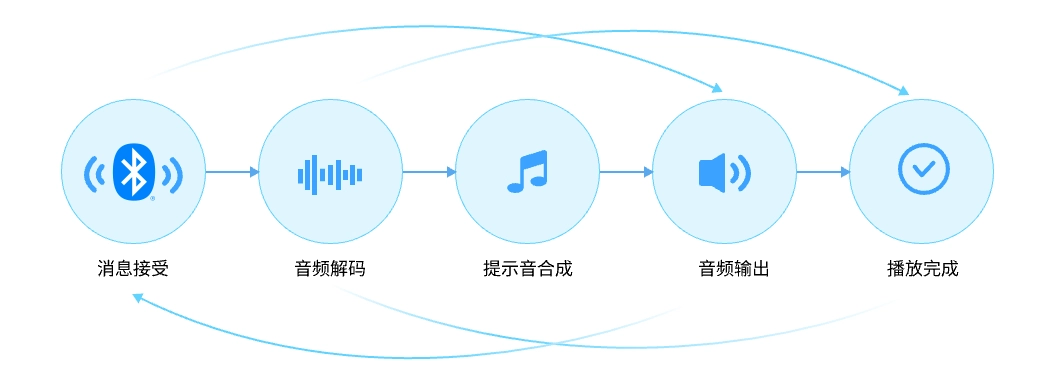

通知音是面向用户的简短、紧急型音频消息。音频子系统（Audio Subsystem）目前支持以下三种通知音类型：
- 铃声（Ringtone）：由调频（FM）合成器生成。
- 语音提示（Voice Prompt）：预录制的语音交互数据。
- 文本转语音（TTS）：由语音合成器生成的语音。
铃声（Ringtone）与语音提示（Voice Prompt）均支持三种模式：有声模式、静音模式与音量固定模式。
- 有声模式：该模式为默认模式，允许播放、停止、调节音量以及设置静音/取消静音。
- 静音模式：在该模式下，音频无法播放，且音量不可调节。
- 音量固定模式：该模式下音量被锁定，无法进行调节。
语音活动检测
VAD（Voice Activity Detection，语音活动检测）是音频信号处理中的一项核心算法，其作用是自动识别“语音信号”与“非语音信号”（如静默、环境噪声等）。该算法广泛应用于蓝牙音频设备（如耳机、音箱）、通话系统及语音助手等场景。在蓝牙音频系统中，VAD作为轻量级算法模块运行于DSP上，仅在空闲模式和A2DP音频播放模式下启用（语音/HFP通话模式与Line-in线路输入模式通常无需启用，因前者已聚焦通话语音，后者为外部音频输入）。该模块负责实时分析麦克风采集的音频流，并向MCU输出“语音存在/不存在”的判定信号。

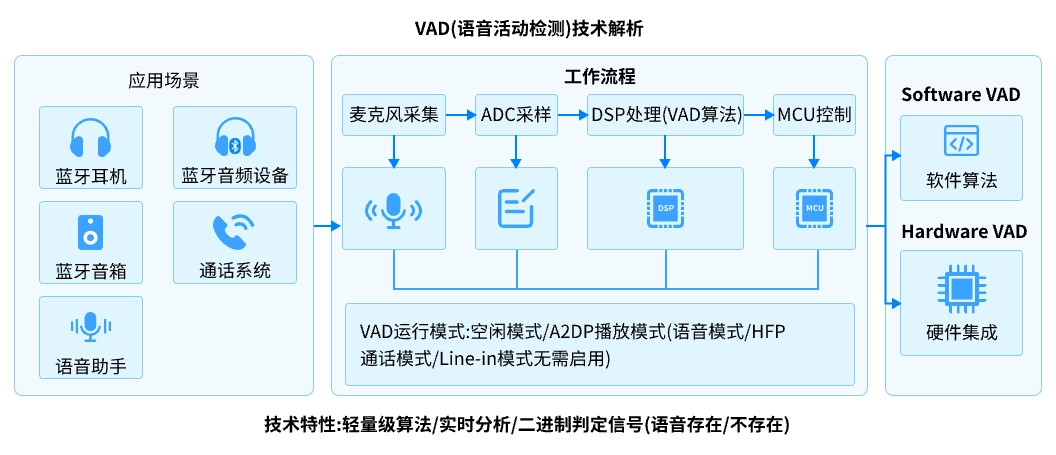

VAD并非独立模块，而是深度集成于蓝牙音频子系统的“麦克风采集→ADC采样→DSP处理→MCU控制”链路中，其架构与蓝牙音频SoC（如瑞昱RTL8763）的硬件设计紧密关联，整体架构如下图所示。VAD可分为两类：Software VAD与Hardware VAD，二者在实现方式上有所不同。
音频效果
下图展示了音频效果（Audio Effect）与音频轨道（Audio Track）的绑定关系：应用程序可通过音频效果子模块的API来启用、禁用或清除指定效果，同时通过流子模块（Stream submodules）的API启动、停止或重启相应数据流。如需为某一数据流应用特定音频效果，应用程序需主动调用流子模块API建立两者的绑定关系。底层的音频路径（Audio Path）模块将在适当时机，将已绑定的效果信息传递给数字信号处理器（DSP）执行处理。
音频子系统（Audio Subsystem）支持效果与数据流的动态绑定，任一音频效果均可与任意类型的数据流关联，且绑定与解绑可在运行时灵活管理，从而为应用程序提供更高的音频控制自由度。该设计基于抽象的音频效果（Audio Effect）模型，实现了数据流与具体效果之间的解耦，便于子系统分别沿数据流维度和效果维度进行独立扩展。
Built-In Effect
内置效果包括均衡器（EQ）、降噪增强（NREC）、宽动态范围压缩（WDRC）、侧音（Sidetone）及波束成形（Beamforming）。这些效果的交互流程基本一致，可通过一套具有完整生命周期的API进行控制。应用程序首先调用相关函数创建音效并启用效果，随后通过接口将音效关联至目标播放数据流。在数据流播放过程中，应用程序可动态刷新音效参数，也可随时调用函数暂时禁用效果，或最终释放音效资源。
Vendor Specific Effect
厂商特定效果（VSE，Vendor Specific Effects）与应用程序之间的交互流程和内置效果有所不同。在集成厂商特定效果时，音频子系统（Audio Subsystem）主要作为传输层，负责在应用程序与厂商自定义算法库之间透明地传递信息——信息的格式由算法厂商自行定义。
应用产品
瑞昱音频解决方案基于专为音频场景优化的系统级芯片（SoC），结合先进的音频处理技术与高性能数字信号处理器（DSP），可流畅处理高品质音频，并支持主动降噪（ANC）及回声消除等功能，为用户提供沉浸式听觉体验。同时，该系列SoC兼容多种音频格式解码与主流音频流传输协议，有助于拓展产品适用场景与市场覆盖范围。
瑞昱蓝牙SoC已在多类音频设备中实现广泛应用，典型产品包括智能录音笔、智能头盔、条形音箱、智能音箱、蓝牙助听器、智能眼镜及智能充电盒等，其性能表现如下：
- 高保真录放音——为智能录音笔与助听器提供清晰、准确的声音采集与还原；
- 沉浸式音频体验——在智能头盔、条形音箱及智能音箱中实现强劲且细腻的音质表现；
- 低功耗长续航——支持智能眼镜与智能充电盒实现全天续航，提升产品便携性与实用性；
- 前沿连接技术——支持Auracast™音频分享技术，实现多设备间音频共享与同步，构建全新无线音频生态。
依托上述优势，瑞昱蓝牙SoC音频解决方案不仅满足各类智能设备的核心音频需求，更以高音质、低功耗与智能互联为核心竞争力，为消费电子音频体验的持续升级提供可靠支持。
真无线立体声耳机
瑞昱TWS耳机音频解决方案具备高集成度、低功耗、全场景降噪与高性价比等特点，可为不同定位的TWS耳机产品提供完整技术支撑。
- 高解析音质与专业音效：内置高性能DAC/ADC（24bit/192kHz），原生支持SBC、AAC、mSBC，并可授权扩展LDAC；24位DSP支持10档EQ、3D环绕及游戏音频加速，结合RCV技术优化通话清晰度。
- 全场景降噪：采用前馈+反馈混合式ANC架构，降噪深度最高达40dB，功耗低于1mA，支持三档降噪模式；ENC搭配双麦阵列与RCV4.0算法，兼容第三方算法及云端对接。
- 低延迟连接与流畅交互：支持蓝牙5.3 BLE双模，传输距离超过15米，支持双耳无缝主从切换；游戏模式下延迟低于80ms（部分型号可达30-50ms），端到端延迟小于20ms。
录音笔
瑞昱录音笔音频解决方案以高保真录音为核心，结合专业级降噪算法、智能声控、低功耗设计及灵活的连接扩展能力，覆盖从入门到专业的全场景录音需求。无论是课堂笔记、商务会议，还是专业采访，该方案均可提供相应的芯片平台与技术支持，协助厂商快速开发具备差异化的录音产品。
- 高保真录音技术：支持最高24bit/48kHz（部分型号可达32bit/384kHz）PCM录音，ADC信噪比≥80dB（ALC系列最高112dB），搭配AGC自动增益控制，兼容WAV、MP3、OPUS等格式，兼顾音质与存储效率。
- 专业级降噪与音频处理：内置独立DSP，支持双麦/三麦降噪（ENC）与回声消除（AEC）；通过TSE目标语者增强、低切滤波器（200Hz/500Hz）和风噪抑制（WNS）技术，有效提升录音清晰度。
- 智能声控与便捷操作：支持VAD语音激活录音（灵敏度5-15米可调），配备一键录音和断电自动保存功能，优化存储与续航，适合会议、户外等多场景。
头盔
瑞昱智能头盔音频解决方案针对骑行场景进行深度优化，在连接稳定性、专业降噪及低功耗设计等方面全面适配摩托车、电动车骑手的通讯与娱乐需求。该方案以专业音频处理、高效降噪算法、稳定蓝牙连接与低功耗架构为核心，为不同定位的智能头盔产品提供清晰、安全、便捷的音频体验，并助力厂商加快产品上市进程。
- 骑行场景音频优化：双声道立体输出，配备骑行专用WNS风噪抑制、300Hz-3kHz人声增强，支持音量自适应调节，适配头盔使用，保障导航与通话清晰。
- 专业级降噪与通话质量保障：内置独立DSP，支持ENC双麦降噪+AEC回声消除，提供External AMIC外接麦克风接口，并通过优化蓝牙协议确保高速骑行通话不掉线。
- 灵活的连接能力与扩展性：蓝牙5.0双模连接，配备Aux In辅助输入、I2S/Line-in数字音频输入，支持GPIO/I2C等接口扩展外设，满足多样化需求。
条形音箱
瑞昱Soundbar音频解决方案以高保真音质为基础，融合沉浸式环绕声技术、专业音频处理、稳定低延迟连接及灵活扩展能力，覆盖从入门到专业级的全场景Soundbar应用需求。无论是家庭影院系统、电视音频增强，还是游戏娱乐场景，该方案均可提供适配的芯片平台与技术支持，助力厂商快速推出差异化产品。
- 高保真音频处理：支持最高24bit/96kHz（专业型号可达32bit/384kHz）PCM处理，ADC信噪比≥80dB（ALC系列最高112dB），内置DRC动态范围控制，兼容主流音频格式，部分型号支持高清解码。
- 沉浸式环绕声：支持7.1.2声道输出，优化人声频率，通过算法实现虚拟3D垂直环绕，提升沉浸式体验。
- 专业级音频处理与降噪：内置独立DSP，支持ENC多麦降噪+AEC回声消除、WNS风噪抑制，配备可自定义EQ及多场景预设，支持无线低音炮连接与低音管理。
- 稳定连接与低延迟：蓝牙双模连接，延迟≤40ms，支持Auracast广播音频、多设备同时连接，配备HDMI ARC等丰富物理接口，兼容多设备。
音箱
瑞昱音箱音频解决方案以高保真音质为基础，融合智能音频处理、稳定低延迟连接、灵活扩展及多房间音频功能，全面覆盖从入门到专业级的音箱应用场景。无论是日常音乐播放、家庭影院系统还是智能家居集成，该方案均可提供匹配的芯片平台与技术支撑，协助厂商高效推出具备差异化的音箱产品。
- 高保真音质与音频处理：支持最高24bit/96kHz（专业型号可达32bit/384kHz）PCM处理，DAC信噪比≥90dB（ALC系列最高112dB），内置DRC动态控制，兼容主流音频格式（部分支持高清解码），配备可自定义EQ及多场景预设。
- 智能音频处理与降噪：内置独立DSP，支持ENC多麦降噪+AEC回声消除、TSE目标语者增强、WNS风噪抑制，搭载低音管理系统，支持无线低音炮连接，避免相位干扰。
- 稳定连接与低延迟：蓝牙双模连接，延迟≤40ms，支持Auracast广播、双设备同时连接，配备USB、HDMI ARC等丰富接口，兼容多设备。
- 灵活扩展与多房间音频：支持Realparty多房间音频（主副音箱可切换），同步精度≤50微秒；支持2.4GHz无线低音炮、WiFi扩展（高端型号），兼容主流语音助手。
眼镜
瑞昱智能眼镜音频解决方案以超轻薄集成设计为基础，结合开放式音频优化、AI增强语音处理、LE Audio低延迟连接及超低功耗续航技术，满足智能眼镜在便携性、音质及交互体验方面的核心需求。无论是入门级语音眼镜还是高端AR眼镜，该方案均可提供相应的芯片平台与技术支撑，助力厂商快速推出差异化产品。
- 开放式音频与骨传导优化：定向传音算法实现隐私聆听、低漏音（音量+30%仍低漏音）；支持骨传导/气传导双模切换，补偿音质解决闷音；配备左右镜腿六声道3D声场，支持24bit/96kHz PCM及多格式解码。
- AI增强语音处理：搭载基于1500万+场景训练的AI降噪算法，可抑制超过20类环境干扰，信噪比提升40dB以上；结合TSE增强目标人声技术，嘈杂环境下语音清晰度提升50%；语音转写延迟≤20ms，适配实时翻译等AI应用。
- LE Audio与低延迟连接：支持Auracast广播音频，可连接8台以上设备，CIS/BIS双耳同步≤50微秒；音频延迟≤30ms，采用蓝牙5.3/5.4双模连接，传输距离达10米，抗干扰能力提升25%，确保连接稳定流畅。
- 智能交互与多场景适配：兼容主流语音助手，支持离线指令识别；提供触摸与语音双控方式，实现便捷操作；具备AI场景识别功能，可自动调节音频参数；支持同时连接两台设备并快速切换。
