蓝牙Mesh
应用概述
让万物互联成为可能

随着科技的不断进步,单品智能化正在快速发展。在智能家居、工业控制、商业照明和智慧建筑等领域,对智能产品的联网需求呈现出显著增长趋势。作为传统短距离无线通信技术中最成熟的协议之一,蓝牙正与时俱进,推出了一项全新的组网技术——蓝牙Mesh。

系统架构

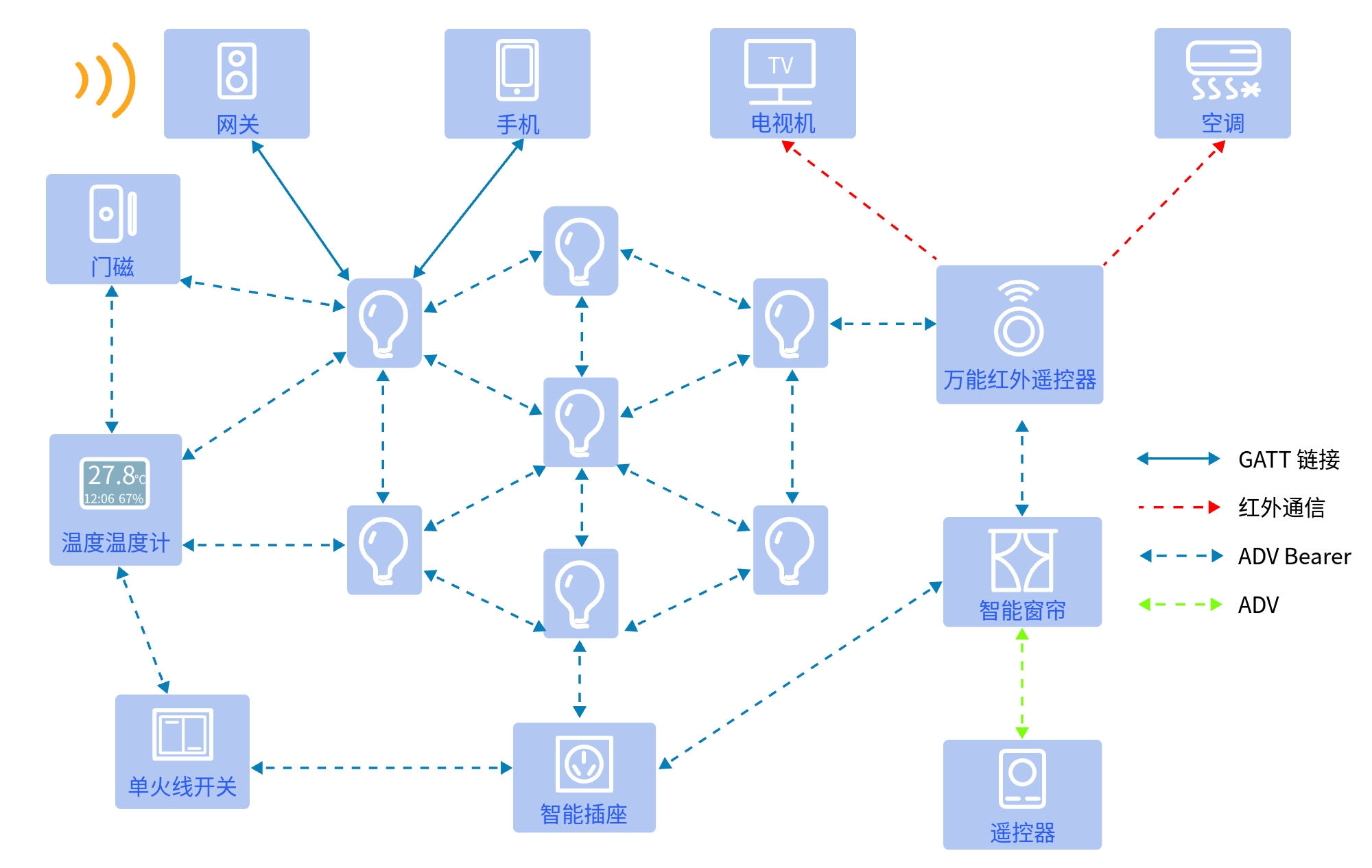

RTL8762系列蓝牙Mesh方案支持ADV广播与GATT连接两种方式相结合构建网状网络,可以在智能家居场景中实现全设备互联。

系统架构

实用案例

实用案例

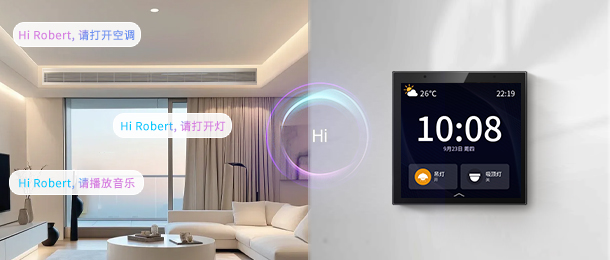

基于RTL8762系列的蓝牙Mesh 86 Box是一款集成屏幕的网络管理中枢(Provisioner),支持设备入网配置、网络状态监控与智能场景控制功能,通过触屏交互与多协议联动能力,为全屋智能提供可视化、低门槛的交互体验。

1. 设备入网与网络管理
a. 可视化配网引导:通过图形化界面一键搜索添加新设备
b. 网络安全管理:提供多用户权限管理(管理员/访客模式),限制设备操作范围

2. 多模式交互与控制
a. 触屏交互:通过屏幕直接操控灯光,查看设备状态
b. 场景快捷入口:自定义场景面板,一键触发多设备联动

实用案例

基于RTL8762系列的蓝牙Mesh智能灯具,能够无线接收来自开关、传感器或网关的控制指令,通过Lighting Models解析调光指令并响应状态查询。同时,它还可以作为中继节点来扩展网络覆盖范围。

1. 支持标准化与自定义Model
a. 标准Model:支持SIG Mesh Lighting Models(开关/亮度/色温控制),Scene Model(场景存储)等,兼容主流生态指令
b. 客户自定义Model:提供Vendor Model Sample,支持定义私有功能(如特殊灯光特效、设备状态上报格式)

2. 多模式组网控制
a. 一键群控:200+灯具同时响应指令,一致性高
b. 分组编址:按房间/功能划分灯组,支持独立或联动操作

3. 智能场景联动
a. 本地化规则:光照传感器触发自动调光(阈值可设)
b. 云端联动:与气象API对接实现“日出模式”渐变唤醒

应用场景

打造智慧楼宇照明环境
应用场景
商业照明

用户可以通过蓝牙Mesh网络轻松控制商场或停车场内的数千盏灯具。利用蓝牙Mesh网络的组播地址功能,用户还可以实现灯具的分区管理。该照明系统通过使用蓝牙Mesh网络实现动态分区调光和能耗监控,还可以进行远程批量固件升级,从而降低布线成本与运维复杂度。

助力工业生产自动化与智能运维
应用场景
工业控制

蓝牙Mesh网络的中继机制能够覆盖工厂复杂环境,支持上万节点组网。该网络可实时传输设备数据至控制中心,通过泛洪转发和定向转发机制保障通信可靠性,从而实现产线自动化与预测性维护。

实现智能家居互联互通
应用场景
智能家居

蓝牙Mesh网络能够在智能家居中实现高效的设备联动,提升用户的使用体验。通过蓝牙Mesh网络,用户可以使用手机或语音控制网关来操作设备、实时管理灯光、安防系统和环境控制设备等。

方案优势

方案优势
性能卓越

Mesh协议栈经实际项目验证,针对性优化,具备优异的通信效率、可靠性以及稳定性。同时支持ADV广播与GATT连接并行运行,满足大规模应用场景的高效通信需求。

方案优势
成熟稳定

已对接多家IoT智能生态平台,实现大批量出货,方案成熟稳定。

方案优势
全栈开发支持

覆盖网关端、设备端和手机端的完整解决方案,三大终端平台均有成熟开发经验,支持各类项目快速落地。

方案优势
SoC解决方案

功能完备的Mesh SDK开发包,支持Mesh网络中的Provisioner和Device开发,并提供丰富的产品原型工程,帮助开发者轻松构建和扩展多种设备产品。

方案优势
移动端解决方案

功能齐全的移动端SDK(支持iOS/Android),提供全面的设备管理和控制功能,同时具备直观的用户界面和可扩展的架构,帮助开发者快速创建稳定且高效的移动应用。

开始实现我的蓝牙Mesh应用

1
确定产品角色与芯片选型

a)根据产品功能(如照明、传感器、网关等)选择合适的蓝牙Mesh角色。
b)参考 选型表 完成硬件选型。

2
获取开发套件

a)在 网上商城 购买官方评估板。
b)通过 开发者门户 下载SDK工具包(含Mesh协议栈、基础示例代码以及配置工具)。

3
组网与功能开发

a)组网配置:使用Provisioning角色完成设备入网与密钥分发。
b)场景化开发:基于Model规范实现设备功能(如Lighting相关Models调光控制)。

4
测试与认证

a)功能验证:消息收发成功率测试与多节点压力测试。
b)认证准备:参考 蓝牙认证

5
量产部署

a)使用 量产工具 烧录设备。
b)集成OTA升级功能,使用 OTA工具 保障后续维护。

推荐硬件型号

选择适合你设计要求的芯片产品
RTL8762CMF RTL8762EMF RTL8762EMF-VS RTL8762GKH
MCU CM4F 40M CM0+ 40M CM0+ 40M CM55 125MHz
Flash 512KB 512KB 1024KB 1024KB
RAM 160KB 104KB 104KB 384KB
Tx/Rx 7.9mA/7.3mA 5.9mA/5.3mA 5.9mA/5.3mA 6.9mA/5.6mA
PWM 8 6 6 10
UART 3 2 2 6
Operating temperature -40 ~ 105°C -40 ~ 85°C -40 ~ 85°C -40 ~ 85°C
Package (mm) QFN40, 5x5 QFN40, 5x5 QFN40, 5x5 QFN48, 6x6
Bluetooth LE Qualification Core 5.4 Core 5.4 Core 5.4 Core 5.4
Bluetooth Mesh Qualification Mesh 1.1 Mesh 1.1 Mesh 1.1 Mesh 1.1
Features / / / Supported Features
联系我们
如果您对以上产品感兴趣,请与我们REALTEK销售联系,或者向客户支持团队了解更多信息。
