蓝牙透传
应用概述

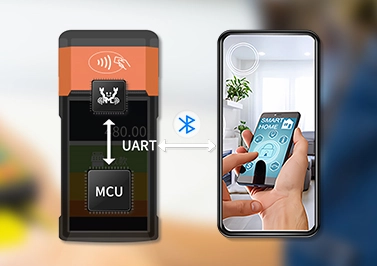

Realtek蓝牙数据传输方案:更趋精简,广泛应用

蓝牙透传技术为无线数据传输提供了一种简单、直接的解决方案,为传统的嵌入式设备赋予无线传输能力,并可与其他蓝牙设备高效交互,彻底简化了数据传输方案。Realtek提供多种蓝牙透传方案,同时支持传统蓝牙和低功耗蓝牙技术,具有稳定可靠的无线传输能力。这些方案广泛适用于仪器仪表、智能家居、消费类电子和工业控制等不同应用场景。

系统架构

RTL87x3BFx系列芯片专为Realtek双模蓝牙透传方案设计,内置完整的蓝牙协议栈,支持GATT、SPP和iAP协议,同时支持BR/EDR Slave、BR/EDR Master、BLE Peripheral和BLE Central角色。芯片通过串口与外部主控连接,并提供丰富、灵活的控制指令,使设备能够轻松集成蓝牙功能。
RTL87x3BFx也提供Bluetooth SoC Data Transfer SDK,方便用户进行方案客制化和二次开发,灵活满足不同应用场景功能需求。

系统架构

RTL8761ATT是一款UART接口的高集成度双模蓝牙透传单芯片,内嵌SPP Server/GATT Server蓝牙协议栈,支持BR/EDR Master和BLE Peripheral角色。

RTL8761ATT提供了自定义的Data Transfer命令,主控芯片使用这些指令可调用RTL8761ATT内置的SPP和GATT数据传输功能,从而免去了主控端蓝牙协议栈移植工作。

此外,RTL8761ATT也提供了自定义Data Transfer命令使用说明和示例,帮助开发者快速完成主控端数据传输功能开发。

系统架构

RTL8762CMF/RTL8762EMF是专为低功耗应用量身打造的低功耗蓝牙SoC解决方案,通过卓越的电源管理大幅延长设备电池续航,是功耗敏感型产品的首选。
RTL8762CMF/RTL8762EMF通过AT命令快速配置,支持BLE Peripheral和Central角色,无需复杂开发流程,缩短产品上市周期。
RTL8762CMF/RTL8762EMF也提供BLE SoC Data Transfer SDK,方便用户进行方案客制化和二次开发,灵活满足不同应用场景功能需求。

系统架构

应用场景

鱼缸环境监测蓝牙透传应用
应用场景
鱼缸环境监测模块

模块将鱼缸监测数据上传至手机,以便在出现异常时及时报警。

环境监测蓝牙透传应用
应用场景
环境监测模块

模块将环境监测数据上传至手机端进行数据汇总与分析。

POS机蓝牙透传应用
应用场景
POS机

POS机读取的卡片信息通过蓝牙无线连接发送到手机端。

保险箱蓝牙透传应用
应用场景
保险箱

保险箱通过蓝牙无线与手机连接,实现基本操控功能。

打印机蓝牙透传应用
应用场景
打印机

打印机通过蓝牙无线与手机连接,并且传输待打印文件。

电力设备蓝牙透传应用
应用场景
电力设备

电力设备通过蓝牙无线与手机连接,实现远程操控断路器合闸。

电能表蓝牙透传应用
应用场景
电能表

电能表通过蓝牙无线与手机连接,实现用电量读取。

热水器、浴霸蓝牙透传应用
应用场景
热水器、浴霸

热水器和浴霸通过蓝牙无线与手机连接,方便控制设备温度。

方案优势

方案优势
支持多种蓝牙透传方案

提供蓝牙低功耗SoC和蓝牙双模Turnkey/SoC三种透传方案,以满足不同应用需求,提供灵活的解决方案。

方案优势
丰富的接口协议

UART接口波特率高达2Mbps,支持UART H4协议和硬件流控制。
内置完整的蓝牙协议栈,支持 GATT、SPP以及iAP协议。

方案优势
优秀的RF性能

出色的接收灵敏度和TX power,可以达到业界领先的蓝牙吞吐率和传输距离。

方案优势
完备的资料包

功能完备的SDK开发包和配套的手机APP工程,简化用户项目开发工作,加快项目落地。

开始实现我的蓝牙透传应用

1
确定透传项目需求

明确透传项目的功能需求和性能指标,例如数据量、数据速率、蓝牙链路数量以及功耗要求等。

2
选择合适的硬件平台

芯片选择:根据功能需求,确定所需支持的蓝牙协议、芯片功耗、IO数量、RAM和ROM大小等,参考 选型表 选择合适的芯片。
评估板购买:在 网上商城 购买相应的评估板,进行功能评估和性能测试,确保硬件平台满足设计要求。

3
开发定制应用

参考透传方案使用指导文档,在MCU主控端开发UART命令和数据的透传流程。

如果选择蓝牙低功耗SoC或蓝牙双模SoC且需要进行透传软件方案的定制,请参考Bluetooth Low Energy/Bluetooth SoC Data Transfer SDK以及相关文档。

参考链接:RTL8762CMFRTL8762EMFRTL8761ATTRTL87x3BFx

4
系统集成与测试

将主控MCU与透传模块等硬件组件集成到系统中。
进行全面的功能测试、性能测试和安全测试,确保系统的稳定性和可靠性。

5
认证与量产

认证准备:准备相关文档和测试报告,申请必要的 产品认证,例如蓝牙认证等。
量产准备:完成生产线配置和测试,确保大规模生产的质量和一致性。

推荐硬件型号

选择适合你设计要求的芯片产品
RTL8761ATT RTL87x3BFx RTL8762CMF RTL8762EMF
MCU RLX4081 CM4 60MHz CM4F 40MHz CM0+ 40MHz
RAM 112K 192KB 160KB 104KB
BT Version BR/EDR+BLE4.2 Dual Mode BR/EDR+BLE5.1 Dual Mode BLE5.0 BLE5.2
BLE Tx Power 4dBm 10dBm 7.5 dBm 7.5dBm
BLE 1M Rx sensitivity -87dBm -97.5dBm -97dB -97dBm
BT Profile GATT&SPP GATT&SPP&iAP GATT GATT
BT Role BR/EDR: Slave BLE: Peripheral BR/EDR: Master&Slave BLE: Peripheral&Center BLE: Peripheral&Central BLE: Peripheral&Central
GPIOs 4 9 25 26
UART 2 2 2 2
Support SDK Customization N Y Y Y
Package (mm) QFN32, 4x4 QFN40, 6x4 QFN40, 5x5 QFN40, 5x5
