蓝牙双模适配器方案
应用概述
蓝牙双模适配器方案

瑞昱提供多样化蓝牙适配器解决方案,适应不同客户的开发需求。其双模蓝牙适配器适用于Windows、Linux、Android等操作系统,提供USB和UART两种接口,支持高质量音频、无线通话和人机界面等多种应用。RTL8761B系列支持BR/EDR和BLE,而RTL8761C系列在此基础上还支持LE Audio(CIS & BIS),并集成LC3编解码器及音频编解码器卸载功能。

系统架构

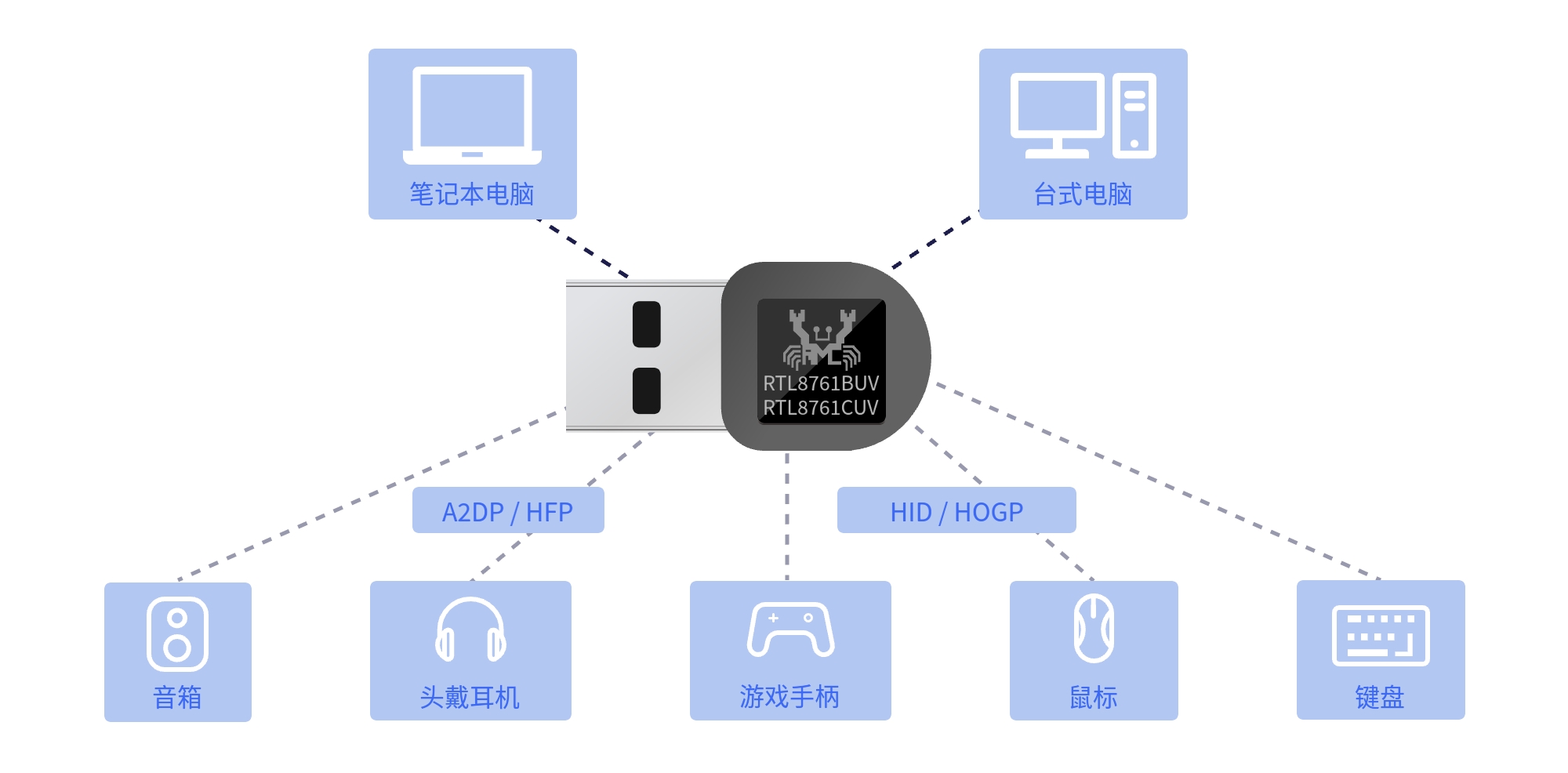

RTL8761BUV/RTL8761BUE/RTL8761CUV通过HCI USB接口与多种类型的主机系统相连,支持多链路和多种配置文件的应用场景。

系统架构

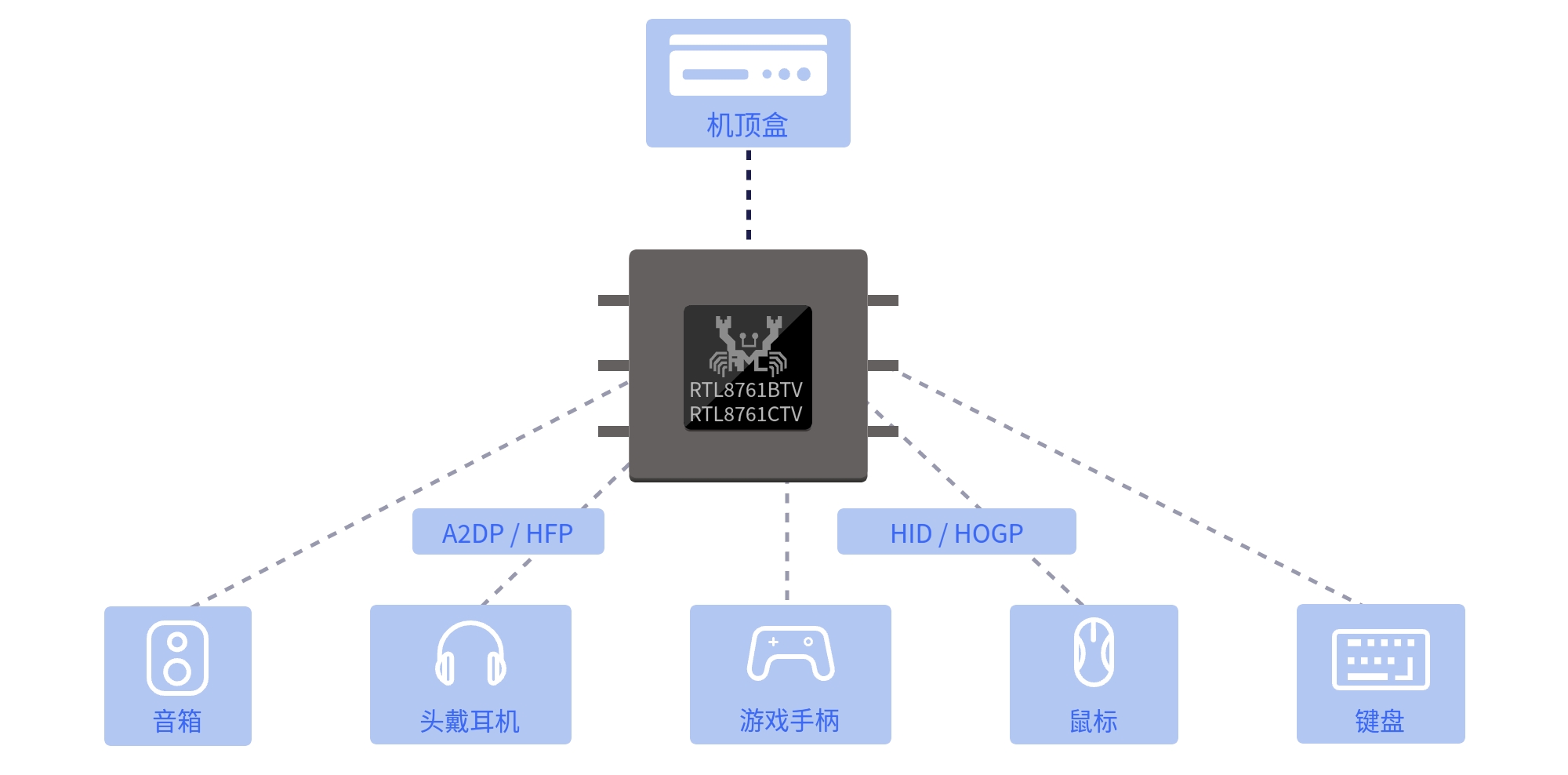

RTL8761BTV/RTL8761CTV通过HCI UART接口与多种类型的主机系统相连,支持多链路和多种配置文件的应用场景。

系统架构

方案优势

方案优势
完备的资料

提供成熟稳定的驱动程序,并支持Linux、Android和RTOS等操作系统的协议栈适配层,保证系统兼容性和灵活性。此外,配备完善的MP工具和详细的技术资料,为开发者提供全面支持,有效缩短芯片和系统适配时间,加速项目落地。

方案优势
丰富的接口

支持多种接口,包括UART、USB和音频接口PCM/I2S,确保与各种硬件设备的无缝连接与兼容性。UART接口具备硬件流控功能,并支持H4/H5协议,从而增强数据传输的稳定性和效率。此外,还支持PTA(Packet Traffic Arbitration)接口,提供可靠高效的通信解决方案。

方案优势
卓越稳定的性能

RTL8761B和RTL8761C支持dual-A2DP功能,可同时连接两个音频设备,提供卓越的音质体验。RTL8761C还具备dual-eSCO功能,确保高质量语音通话。另外,RTL8761C支持两组BIG和两组CIG,每个BIG/CIG最多包含两路BIS/CIS,突破传统音频传输限制,为用户提供灵活多样的音频解决方案。RTL8761C的codec offload功能将音频编码解码任务从主控转移至芯片上,显著减轻主控负载,确保持久稳定的音频体验。

推荐硬件型号

选择适合你设计要求的芯片产品
RTL8761BTV RTL8761BUV RTL8761BUE RTL8761CTV RTL8761CUV
Standard BR/EDR+BLE 5.0 BR/EDR+BLE 5.0 BR/EDR+BLE 5.0 BR/EDR+BLE 5.3 BR/EDR+BLE 5.3
Interface UART+PCM USB+PCM USB+PCM UART+PCM USB+PCM
Max. Tx Power 10dBm 10dBm 10dBm 10dBm 10dBm
ext PA N N Y Y Y
LE Audio (CIS & BIS) N N N Y Y
Internal audio codecs CVSD/mSBC CVSD/mSBC CVSD/mSBC CVSD/mSBC/LC3 Codec offload CVSD/mSBC/LC3 Codec offload
Coexistence Interface Y Y Y Y Y
Operation Temperature -40~85℃ -40~85℃ -40~85℃ -40~85℃ -40~85℃
Package (mm) QFN32, 4x4 QFN32, 4x4 QFN32, 4x4 QFN50, 6x4 QFN50, 6x4
联系我们
如果您对以上产品感兴趣,请与我们REALTEK销售联系,或者向客户支持团队了解更多信息。
