RTL8773E系列 RTL8773E系列
RTL8773E系列

简介

RTL8773E系列是智能显示应用的单芯片蓝牙SoC音频解决方案。RTL8773E系列符合蓝牙5.4规范,嵌入的硬件模块包括低功耗MCU、低功耗DSP、高性能音频编解码器、2.5D图像引擎、图像解压单元、电源管理单元、ADC、超低功耗RF收发器和智能I/O分配控制器,并且集成QSPI、I8080、RGB显示接口,适用于智能显示的单芯片方案。

DESCRIPTION

CHIP

亮点

highlight
强大的图形处理能力

2.5D硬件图形引擎,支持图形的渲染、缩放、旋转、变形等处理。

highlight
强大的CPU资源

CPU算力与MCU内存提供传感器算法或外部装置控制能力。

highlight
强大的DSP处理能力

DSP算力提供了强大的语音和音频处理能力。

highlight
整合多模式蓝牙

包含Bluetooth LE、Bluetooth Legacy Audio、LE Audio,以最新技术实现产品需求。

highlight
丰富的显示接口

集成QSPI、I8080、RGB565/888显示接口,适配多种规格的显示屏。

highlight
高效的界面设计工具

RVD tool提供可视化的图形界面设计功能,集成丰富的组件库,使客户的界面设计工作更高效、便捷。

通用规格

一般说明
  • Bluetooth 5.4
  • BLE Audio
  • Max TX Power +13dBm
  • Receive Sensitivity: -95.8dBm(BR), -95.6dBm (EDR), -100.6dBm (1M BLE), -96.5dBm (2M BLE)
MCU/DSP平台
  • RM300F, 100MHz
  • HiFi Mini, 200MHz
  • 800kByte SRAM
  • 0/4/8MByte PSRAM
周边接口
  • 2.5D Graphics Engine
  • Display Controller
  • Image Decompressor
  • AMIC x 2, DMIC x 4
  • Audio DAC x 1
  • Up to 38 GPIOs
  • SPIC x 3
  • SDIO x 1
  • ADC x 4
Top Banner

RTL8773E系列

一般说明
  • Bluetooth 5.4
  • BLE Audio
  • Max TX Power +13dBm
  • Receive Sensitivity: -95.8dBm(BR), -95.6dBm (EDR), -100.6dBm (1M BLE), -96.5dBm (2M BLE)
MCU/DSP平台
  • RM300F, 100MHz
  • HiFi Mini, 200MHz
  • 800kByte SRAM
  • 0/4/8MByte PSRAM
周边接口
  • 2.5D Graphics Engine
  • Display Controller
  • Image Decompressor
  • AMIC x 2, DMIC x 4
  • Audio DAC x 1
  • Up to 38 GPIOs
  • SPIC x 3
  • SDIO x 1
  • ADC x 4

料号对比

型号
RTL8773EWE
RTL8773EWE-VP
RTL8773EWE-VS
RTL8773ETP
RTL8773EWP

CPU

100MHz

100MHz

100MHz

100MHz

100MHz

Flash

External

External

External

External

External

MCM PSRAM

N

4MB

8MB

4MB

8MB

2D/2.5D Engine

Y

Y

Y

Y

Y

Display Resolution

466×466, 16bits, 60fps

466×466, 16bits, 60fps

466×466, 16bits, 60fps

466×466, 16bits, 60fps

800×480, 16bits, 30fps

A-MIC Number

×2

×2

×2

×2

×2

DAC

×1

×1

×1

×1

×1

GPIO

38

38

38

38

56

SDIO

Y

Y

Y

Y

Y

SPIC

×2 SPIC0, SPIC2

×2 SPIC0, SPIC2

×2 SPIC0, SPIC2

×2 SPIC0, SPIC2

×2 SPIC0, SPIC2

Package (mm)

QFN68, 7×7

QFN68, 7×7

QFN68, 7×7

QFN68, 7×7

QFN88, 10×10

NAND Boot

N

N

Y

N

N

Applications

TopBanner

智能手表

TopBanner

智能手表

TopBanner

智能手表

/

/

应用场景

了解RTL8773E系列芯片可以用来实现的典型用例。当然,更多应用等着你来发现。

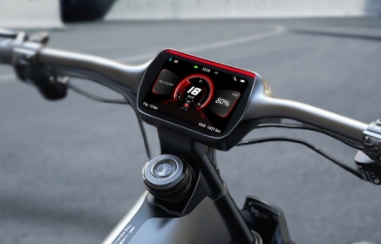

仪表盘
仪表盘

芯片集成了市面上主流显示介面及影像处理引擎,搭配丰富的周边介面SPI、I2C、CAN、PWM、Keyscan,让仪表盘产品显示更丰富,功能更智能。完整的产品家族亦能让开发者很容易地选择适合且有竞争力的方案。Realtek仪表盘SDK包含完善的使用者介面开发套件,让开发者可快速实现创意。

智能手表
智能手表

以单颗蓝牙SoC作为智能手表主控,通过SPIC、I2C、SPI、GPIO、I8080、MIC、DAC等接口连接外设,并支持蓝牙连接手机和耳机,实现高度集成的智能手表方案。

真无线立体声蓝牙耳机
真无线立体声蓝牙耳机

Realtek真无线立体声蓝牙耳机采用瑞昱高性能蓝牙芯片,实现快速稳定的连接与低损耗传输。借助专业音频处理方案,该耳机可呈现Hi-Fi级立体音质,并配备降噪与环境音模式,保障通话与音乐聆听的清晰度。此外,耳机采用低功耗设计以延长续航,支持触摸操控,且外形轻巧便携,能适配通勤、运动等多种场景,为用户提供高品质的无束缚音频体验。

智能充电盒
智能充电盒

Realtek智能充电盒采用蓝牙技术,可与耳机和智能手机实现无缝连接。其搭载的Auracast™技术革新了用户与音频设备的交互方式,使之成为音频信息传输的关键节点。同时,该产品支持I2S、USB、ADC、SDIO、SPDIF及QSPI等多种接口,显著提升了通用性,能够为从入门到高端的各类智能充电盒产品提供有力支持。

Auracast™
Auracast™

基于蓝牙LE Audio技术,Realtek提供涵盖发射器、接收器及辅助器的一站式Auracast™解决方案。该方案具备极高的集成度与灵活性,支持USB、I2S、SPDIF和QSPI等丰富接口,可适配多种音频源与显示设备。依托其高性能MCU与DSP算力,客户可快速开发适用于各类公共广播及音频分享场景的多样化产品。

游戏耳机
游戏耳机

超低延迟双模游戏耳机集成了2.4G和蓝牙两种连接方式。在2.4G模式下,耳机通过专用适配器连接电脑或游戏机,可实现音画精准同步,提供沉浸式电竞体验。蓝牙模式下,耳机可稳定直连手机,适用于通话与高品质音乐聆听。设备配备一键切换功能,便于用户在游戏过程中快速处理来电,轻松平衡娱乐与日常通讯需求。

智能人机界面
智能人机界面

Realtek HMI系统集成Wi-Fi、Thread、Matter、BLE等多种连接协议,并配备高效UI开发工具,为客户提供从“底层连接”到“顶层交互”的一站式解决方案。其采用双射频方案,支持15.4协议与BLE Mesh协同工作,降低智能家居关键事件丢失率。系统同时支持以太网、CAN接口,满足工业自动化稳定通信与车辆数据读取需求。此外,用户可借助LVGL、Honey GUI引擎与RVD工具,快速开发流畅的触控界面。

仪表盘
仪表盘

芯片集成了市面上主流显示介面及影像处理引擎,搭配丰富的周边介面SPI、I2C、CAN、PWM、Keyscan,让仪表盘产品显示更丰富,功能更智能。完整的产品家族亦能让开发者很容易地选择适合且有竞争力的方案。Realtek仪表盘SDK包含完善的使用者介面开发套件,让开发者可快速实现创意。

智能手表
智能手表

以单颗蓝牙SoC作为智能手表主控,通过SPIC、I2C、SPI、GPIO、I8080、MIC、DAC等接口连接外设,并支持蓝牙连接手机和耳机,实现高度集成的智能手表方案。

真无线立体声蓝牙耳机
真无线立体声蓝牙耳机

Realtek真无线立体声蓝牙耳机采用瑞昱高性能蓝牙芯片,实现快速稳定的连接与低损耗传输。借助专业音频处理方案,该耳机可呈现Hi-Fi级立体音质,并配备降噪与环境音模式,保障通话与音乐聆听的清晰度。此外,耳机采用低功耗设计以延长续航,支持触摸操控,且外形轻巧便携,能适配通勤、运动等多种场景,为用户提供高品质的无束缚音频体验。

智能充电盒
智能充电盒

Realtek智能充电盒采用蓝牙技术,可与耳机和智能手机实现无缝连接。其搭载的Auracast™技术革新了用户与音频设备的交互方式,使之成为音频信息传输的关键节点。同时,该产品支持I2S、USB、ADC、SDIO、SPDIF及QSPI等多种接口,显著提升了通用性,能够为从入门到高端的各类智能充电盒产品提供有力支持。

Auracast™
Auracast™

基于蓝牙LE Audio技术,Realtek提供涵盖发射器、接收器及辅助器的一站式Auracast™解决方案。该方案具备极高的集成度与灵活性,支持USB、I2S、SPDIF和QSPI等丰富接口,可适配多种音频源与显示设备。依托其高性能MCU与DSP算力,客户可快速开发适用于各类公共广播及音频分享场景的多样化产品。

游戏耳机
游戏耳机

超低延迟双模游戏耳机集成了2.4G和蓝牙两种连接方式。在2.4G模式下,耳机通过专用适配器连接电脑或游戏机,可实现音画精准同步,提供沉浸式电竞体验。蓝牙模式下,耳机可稳定直连手机,适用于通话与高品质音乐聆听。设备配备一键切换功能,便于用户在游戏过程中快速处理来电,轻松平衡娱乐与日常通讯需求。

智能人机界面
智能人机界面

Realtek HMI系统集成Wi-Fi、Thread、Matter、BLE等多种连接协议,并配备高效UI开发工具,为客户提供从“底层连接”到“顶层交互”的一站式解决方案。其采用双射频方案,支持15.4协议与BLE Mesh协同工作,降低智能家居关键事件丢失率。系统同时支持以太网、CAN接口,满足工业自动化稳定通信与车辆数据读取需求。此外,用户可借助LVGL、Honey GUI引擎与RVD工具,快速开发流畅的触控界面。

*特定的应用可能仅部分具体芯片可支持
